Mega168的复位电路及单线调试共用时的引脚处理 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-30
目前很多单片机都具有调试、在线下载的功能。如AVR系列微控制器的DW接口，容许调试器（仿真器）通过VCC、GND和RESET三个口与微控制器通信，完成调试和程序下载。而这些功能所用到的数据接口中一般包括RESET复位引脚。为了上电可靠，我们一般都设计了上电复位电路。上电复位电路最多的是使用阻容复位电路。
我在一次设计中用到了ATmega168，当复位引脚直接上拉一个电阻的时候，能够进入ISP和DW模式。而当增加了阻容组成的上电复位后，单片机却进入不到调试模式了。

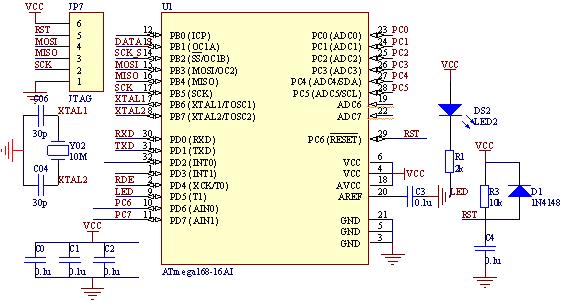

上图是不能正常进入DW模式的电路图，RST管脚的电平变化受到了阻容复位电路的影响。
解决的办法是在微控制器的复位引脚和阻容复位电路之间增加一个电阻。如下图所示。
这样，当DW通过RST通信的时候，可以通过新增加的10K电阻来消弱复位电路对其的影响，从而能够实现正常的通信。
