电铃加装电子接点电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-30　
进入嵌入式论坛与网友讨论>>

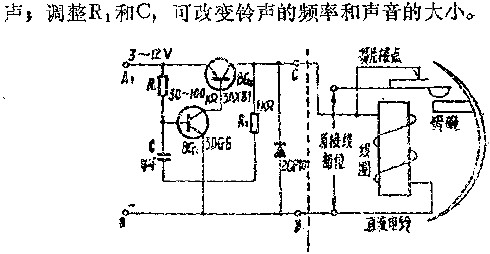

直流电铃加装电子接点电路，取代原来簧片接点，可以避免因簧片接点调整不当和沾有锈污，引起不响故障。

电子接点电路是由两个三极管组成的振荡电路。电路振荡后，向电铃线圈输入频率为100HZ的脉冲电流，使电铃发出响
