记忆力增强器电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-30　
进入嵌入式论坛与网友讨论>>

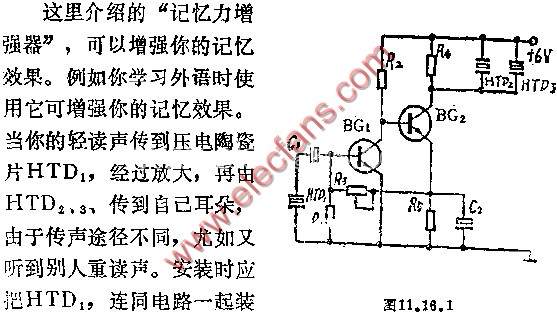

在开孔盒内，HTD2、3装在2个塑料盒内，傲成耳机。图11.16.1中，BG1，BG2：3DG6。R1：10K，R2：6.2K，R3：100K，R4：2K，R5：1.8K。C1：4.7UF，C2：4.7UF。
