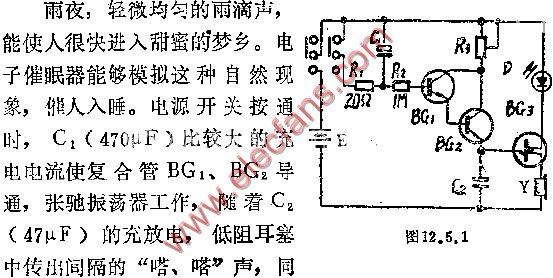

时发光二极管D也一闪一闪的。C1充电电流缓慢减小，到达某一值时，BG1、BG2截止，振荡器停振。此时，电路消耗电源同电池的自然耗费。调节电阻R3（100K）使低频振荡声约2秒出现一次，延迟时间在20分钟以上，否则可改变R1或C1的数值，满足要求。R1：20欧，R2：1M，E：3V，Y：8欧，BG3：BT33。
