简易病房呼叫器电路图 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-30

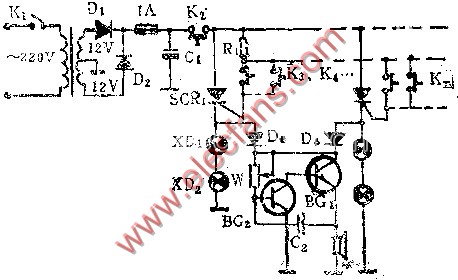

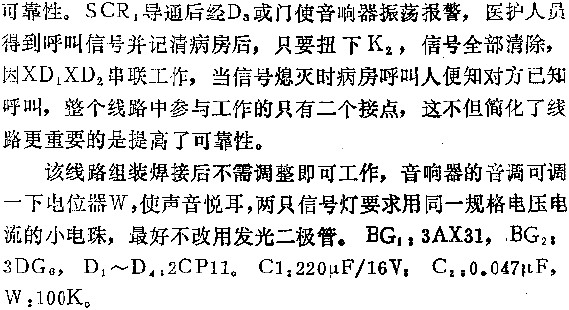

市电经变压器B降低D1、D2全波整流，输出10.5伏直流电压作为报警器电源，按下K3或K4，直流电压经R1触发晶闸管SCR1，电流从电流经K2、SCR1、XD1、XD2流回，二个信号灯同时发亮，使发方和受方都能得到所发出的信号。放开K3和K4后，晶闸管仍然维持导通。这样在主回路中就实现了无触点，提高了
