多路呼唤装置电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-30　
进入嵌入式论坛与网友讨论>>

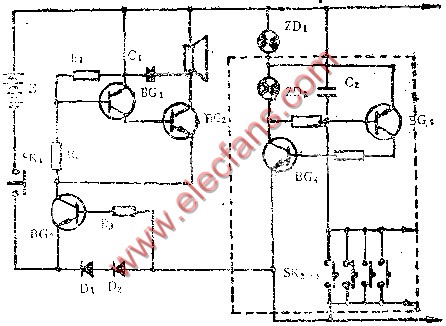

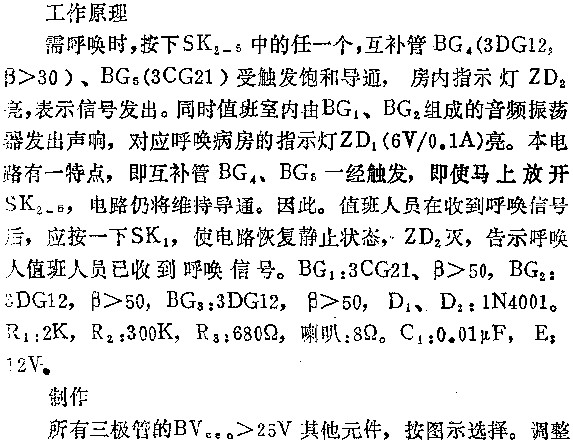

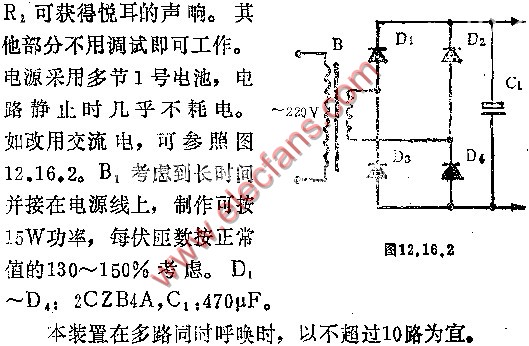

本装置主要应用于医院病房、旅馆等。图中为电原理图，虚线框内的元件组成一路呼唤装置。其中SK2-5是按床铺而设，如需将装置扩大为多路，只要按虚线框内的电路组装多路沿AB两点连接下去即可。
