采用NE555的电热毯温控器电路 - 数模混合 -

一般电热毯有高温、低温两档。使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得温度不够。这里介绍一种电热毯温控器，它可以把电热毯的温度控制在一个合适的范围。
　
电热毯温控器时基集成电路NE555应用电路工作原理：

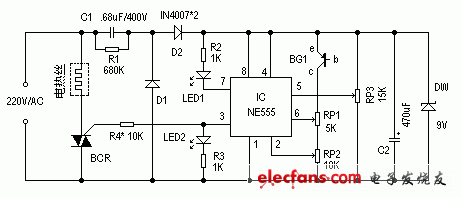

　　电路如图所示。图中IC为NE555时基电路。RP3为温控调节电位器，其滑动臂电位决定IC的触发电位V2和阀电位Vf，且V5=Vf=2Vz。220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。室温下接通电源，因已调V2Vz，V6≥Vf时，IC翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。当V6元件选择：
　　BG1可选用3AX、3AG等PnP型锗管；BCR用400V以上的小型双向可控硅，其它元件按图标选用。
制作要点：
　　热敏传感器BG1可用耐温的细软线引出，并将其连同管脚接头装入。一电容器铝壳内，注入导热硅脂，制成温度探头。使用时，把该温度探头放在适当部位即可。
