一、为啥要说任意分频也许FPGA中的第一个实验应该是分频实验,而不是流水灯,或者LCD1602的"Hello World"显示,因为分频的思想在FPGA中极为重要。当初安排流水灯,只是为了能让大家看到效果,来激发您的兴趣(MCU的学习也是如此)。
在大部分的教科书中,都会提到如何分频,包括奇数分频,偶数分频,小数分频等。有些教科书中也会讲到任意分频(半分频,任意分数分频)原理,用的是相位与的电路,并不能办到50%的占空比,也不是很灵活。
但没有一本教科书会讲到精准,浅显易懂的高精度任意分频原理(至少Bingo没看到过),同时也没有一种设计能用同一个电路实现任意频率的控制。Bingo对于当年做的任意波形发生器时候的相位累加器原理,从中受到启发,总结出高精度任意频率合成的重要思维,在此贡献给大家,希望对大家有用。二、任意分频原理以及性能
特别推荐

看牛人来梳理数学体系


世界第一公式:麦克斯韦方程组


小白也能理解的内存技术讲解
在大部分的教科书中,都会提到如何分频,包括奇数分频,偶数分频,小数分频等。有些教科书中也会讲到任意分频(半分频,任意分数分频)原理,用的是相位与的电路,并不能办到50%的占空比,也不是很灵活。
但没有一本教科书会讲到精准,浅显易懂的高精度任意分频原理(至少Bingo没看到过),同时也没有一种设计能用同一个电路实现任意频率的控制。Bingo对于当年做的任意波形发生器时候的相位累加器原理,从中受到启发,总结出高精度任意频率合成的重要思维,在此贡献给大家,希望对大家有用。二、任意分频原理以及性能
1. DDS相位累加器

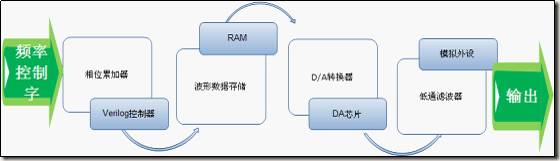

见如下流程图:直接频率合成法的流程图,有固定模块,输入频率控制器,输出固定频率的波形。
此电路最主要模块是相位累加器,通过相位累加器循环计数,循环读取RAM的数据,从而得到固定频率的波形数据。

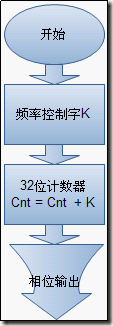

相位累加原理流程如上所示:

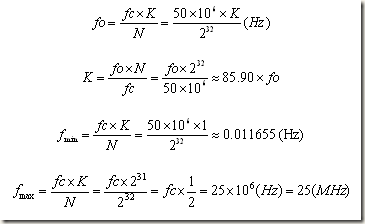

输入频率控制字,根据算法,来实现相位的变化,分析如下所示:假定FPGA基准频率为50MHz,即基准频率:
(MHz) 假定计数器为32位计数器,即
K为频率控制字,则相位输出的频率为:
即
(2) 根据相位累加原理,以及RAM缓存读取数据,每一次
的循环,RAM数据间隔K读取一次。
当K=1的时候,公式能输出最小频率,根据公式(1):
所以,每Hz的增减,K的步进为85.90。
当K=N/2的时候,公式能输出最大频率(因为每个CLK跳变一次),此时,根据公式(1),得到
:
因此,根据频率控制字K的变化,能输出及固定频率的波形。
在FPGA中某些应用场合,对频率要求比较高的情况下,用相位累加器原理来生成固定频率的方法,未尝不可。
(1)当
的时候,
,即低电平; (2)当
同上:

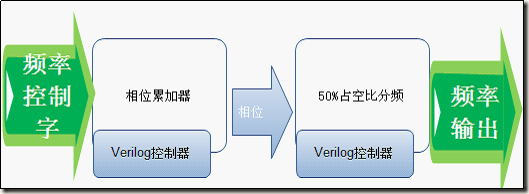

本代码由 从DDS相位累加器中,相应移植总结出来的任意频率分频原理,本模块应用在多个对频率精准度要求比较高的工程中(如UART中,要得到115200Hz的bps,用这种任意分频的原理来得到精准的方法,一定程度上能够提高数据传输的准确率)。
