平衡式MLCC的解决方案简述 -

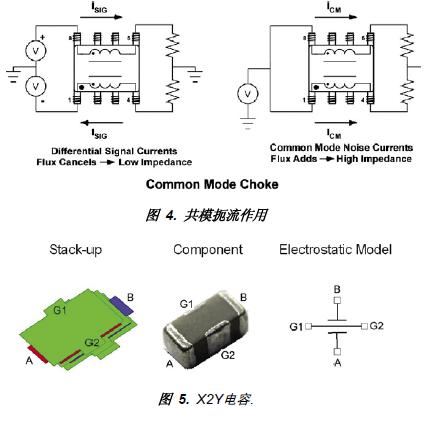

1个X2Y电容是一种平衡的MLCC解决方案，其内部有三条不同的电信号通道，有四个外部连接端口（图5）。
G1和G2端口内部连接到器件内一个共用参考（屏蔽）电极，并且A&B板由此参考电极隔离。根据静电学理论，三个电节点由两个共用同一G1/G2参考电极的半个电容形成，所有电极封装在一个陶瓷体中。其结果是一个平衡器件，它能发挥独有的优势用于那些要求低失真和高共模抑制的电路，将这些优势列出如下:
• 两半个电容都自动匹配
• 电压和温度的偏置相同
• 电介质的老化效应相同
• 器件内电介质应力（压电效应）相反
这一独有的单部件构造使得平衡式PCB板面设计变得容易；不同的滤波器通过不同的通路旁路有害电流到PCB板地层，而平衡器件则通过共用一条线路旁路有害电流；首先到内部G1/G2参考电极，然后通过平行的G1/G2终端连接到板层中的单个焊点。
平衡MLCC解决方案的内部极板结构形成了一个集成的无源电路（Integrated Passive Circuit，IPC），该电路具有非常有趣的电磁属性。该器件结构像一个自耦变压器/共模扼流器有效地起作用。该变压器结构因其几何特性极大地降低了寄生电感，频率有效性可达GHz。

本文引用地址: http://www.21ic.com/app/eda/201112/101676.htm

EMC DIRECTORY & DESIGN GUIDE 2007

多层X2Y电容的ESR取值范围从最小电容的大约100毫欧，降至大容量器件的几毫欧。在远高于电容SRF频率（串联谐振频率）的频段上，感抗起主要作用。为了理解操作过程，简单地忽略串联ESR和电容量，分析差分和共模信号的响应如下：
对于A到B的差分信号，自耦变压器可看作一个电感 2倍线圈匝数A 􀃙G1/G2匝数，因此4倍感抗大小。相反，对于从A和B到G1/G2的共模电势，场方向相反，剩下感抗则是A 􀃙G1/G2和耦合因子乘B 􀃙G1/G2的感抗之差。
