如何在Protel 98中使用Protel DOS版的PCB -

如何在Protel 98中使用Protel DOS版的PCB库

本文引用地址: http://www.21ic.com/app/eda/201205/121307.htm

在Protel 98中，可使用Protel DOS版产生的PCB元件库，但不能直接调用，而是要经过如下过程的转换。

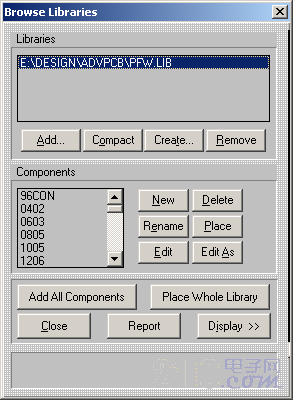

（1）启动Protel For Windows V2.7（点击这下载），选取菜单Library下的Components，弹出Browse Libraries对话框，如下图1。

图1　Browse Libraries对话框

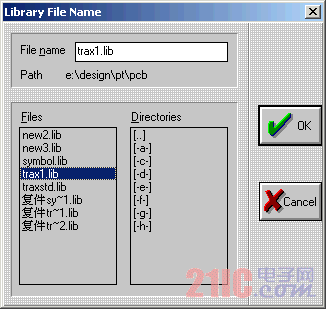

点击按钮，在弹出的Library File Name引进设备框中选择Protel DOS版的PCB库文件，如下图2所示，然后点击OK按钮。

图2　Library File Name对话框

当点击了Library File Name对话框的OK按钮后，系统立刻弹出如图3的对话框，问你要不要将元件库转换成新的格式，点击Yes按钮确定转换。

图3　转换确认对话框

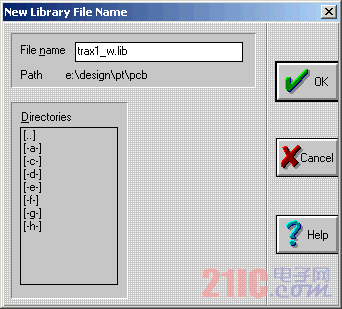

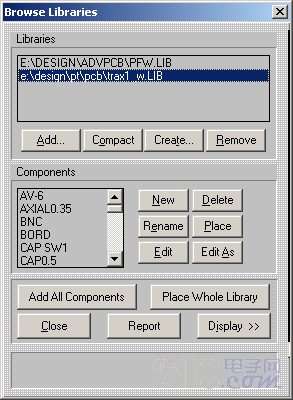

在接下来出现的New Library File Name对话框中输入新的元件库文件名（如图4所示），点击OK按钮后，刚才所选定的DOS版的PCB库就转换成了Protel For Windows V2.7版本的元件库，并添加到了Protel 2.7的库列表中，如图5所示。点击Close按钮退出。

图4　New Library File Name对话框

图5

（2）启动Protel 98，打开刚才产生的Protel V2.7的元件库文件TRAX1_W.LIB，再选取File菜单下的Save As..另存为一个Protel 98格式的元件库文件，之后就可以在Protel 98中自由调用了。
