Protel for DOS PCB文件转换成Gerber文件 -

运行环境：DOS环境，EMS

本文引用地址: http://www.21ic.com/app/eda/201206/127032.htm

使用条件：有一个符合标准格式的D码表。

一、进入TRAXPLOT

1、进入Protel目录：

例：C：〉CDPT↓

2、进入TRAXPLOT

例：C：PT〉TRAXPLOT↓

键入命令后，屏幕显示TRAXPLOT封面，屏幕下端闪烁提示：

Pressanykeyfostart

此时按任意键即可进入TRAXPLOT。

二、读入文件

1、在TRAXPLOT主菜单中选择“File”项，进入“File”子菜单；

2、在FILE子菜单中选择“Load”项，进入“LOAD”对话框，屏幕提示如图（1）；

3、此时可以在对话框下部直接输入文件名，软件读入该文件后自动返回“FILE”子菜单。在屏幕下端提示有关文件大小及尺寸的信息，若在输入的文件名中含有替代符“*”或“？”，则屏幕提示符合替代条件的文件供用户选择（如图2）：

用户选中后自动读入该文件。

4、读入文件后，处于“FILE”子菜单，按ESC键返回TRAXPLOT主菜单。

三、设置选择项（Options）

1、进入“Options”子菜单：

在TRAXPLOT主菜单中选择“Options”项，进入“OPTIONS”子菜单。

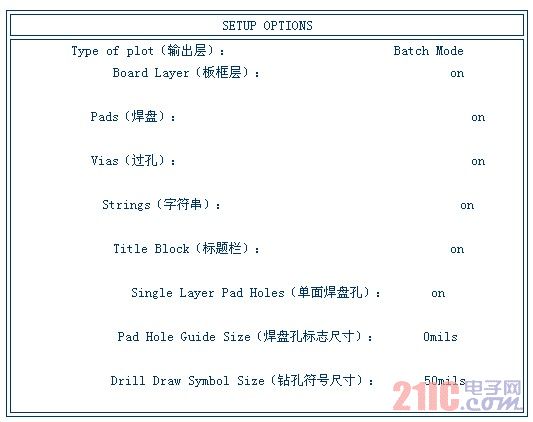

屏幕提示如下菜单（图三）：
