LED触摸电子琴 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-07

[导读]摘要:使用普通LED发光二极管作为传感器,制作了8×8的LED传感器矩阵。利用PN节的光电效应检测发光二级管的电容变化来识别人手的触摸,并由处理器对采集到的触摸数据进行处理,以确定触摸点坐标,然后将位置以及

摘要:使用普通LED发光二极管作为传感器,制作了8×8的LED传感器矩阵。利用PN节的光电效应检测发光二级管的电容变化来识别人手的触摸,并由处理器对采集到的触摸数据进行处理,以确定触摸点坐标,然后将位置以及强度信息通过串口发送给上位机。上位机接收到触摸位置数据后,根据触摸位置模拟不同的琴音,并通过音频输出对应的琴音,根据光线强度信息在上位机实现3D柱状图显示,从而完成了LED触摸电子琴的设计。
关键词:LED矩阵;发光二极管;传感器;触摸电子琴

1 作品介绍

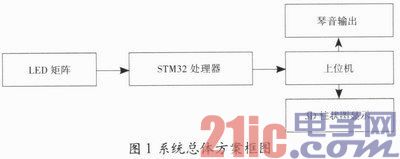

由LED构成传感器矩阵,STM32处理器驱动传感器矩阵采集数据,包括位置数据和强度数据,并对采集到的数据进行处理,然后通过串口发送到上位机。上位机接收到来自STM32的数据包并解析出位置以及强度信息之后,通过音频输出对应位置的琴音,并以3D柱状图的形式显示出来,图1所示是其总体方案框图。

本文引用地址: http://www.21ic.com/app/eda/201303/160554.htm




2 技术原理说明
2.1 硬件实现

LED触摸电子琴以ARM Cortex-M3内核的STM32F103系列32位微处理器作为核心。处理器集成AD/DA/SPI/I2C模块。

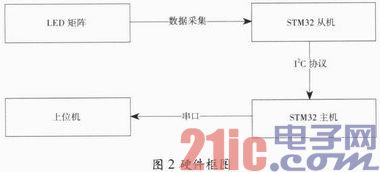

    传感器矩阵由64个普通发光二极管构成。系统使用四片STM32从机采集LED矩阵传感器数据,并通过I2C协议发送到一片STM32主机上。主机对数据进行处理并打包后,通过串口发送到上位机。图2所示是其硬件框图。



2.2 软件实现

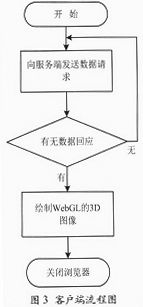

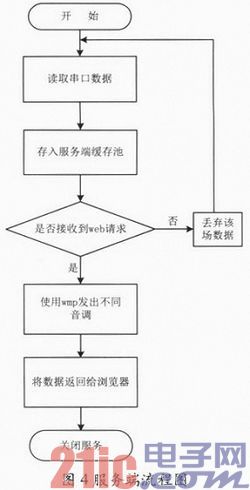

本系统软件使用BS架构编写。服务端软件采用C#语言编写。首先读取串口数据并存入数据缓存池,同时搭建数据服务器实时监控网页端的数据请求。一旦接收到请求,便依次返回缓存池中的数据;若未接到请求,则以新数据替代缓存池中最早的数据,并等待下一次请求。网页端软件使用最新的HTML5编写,以保证显示的流畅性,并使用WebGL进行3D音柱的绘制。BS架构突出性地将硬件系统同互联网结合起来,这样,在免除了用户进行软件下载与安装的繁琐步骤之外,也使得多个硬件系统间可以更方便地通过互联网进行数据交互,在方便了用户使用的同时,也为该系统进一步的发展做好准备。客户端流程图如图3所示,服务端流程图如图4所示。





3 作品创新点和前景市场

本作品的创新点如下:
    (1)使用LED发光二级管作为传感器,拓展了LED的应用范围。
    (2)检测实时性好,并能定量显示触摸、接近距离。
    (3)相对于触摸屏,价格更为低廉。
    本系统的应用前景和市场十分看好,目前国内还没有相关技术的应用出现。作为一项低成本传感器应用技术,本产品的市场前景广阔;作为研发雏形,产品的可拓展性非常强。创新性地使用发光二极管作为触摸传感器,极大地降低了产品成本,可实现非接触式的感应并能定量测量接近距离,这是普通触摸屏所不具有的功能,这一特点将成为产品迅速进入市场的一大优势。
