EDA中的系统设计方案 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-07

[导读]作为通用电子密码锁,主要由三个部分组成:数字密码输入电路、密码锁控制电路和密码锁显示电路。
作为电子密码锁的输入电路,可供选择的方案有数字机械式键盘和触摸式数字键盘等多种。虽然机械式键盘存在一些诸如机械

作为通用电子密码锁,主要由三个部分组成:数字密码输入电路、密码锁控制电路和密码锁显示电路。

作为电子密码锁的输入电路,可供选择的方案有数字机械式键盘和触摸式数字键盘等多种。虽然机械式键盘存在一些诸如机械产生的弹跳消除问题和机械部分的接触等问题,但是和触摸式的3×4键盘相比,机械式键盘具有低成本、可靠性高、构成电路简单、技术成熟和应用广泛等特点,因此将其应用到通用数字电子密码锁中还是比较适宜的。本设计中采用一个3×4的通用数字机械键盘作为该设计的输入设备δ

数字电子密码锁的显示信息电路可采用LED数码管显示和液晶屏幕显示两种。液晶显示具有高速显示、高可靠性、易于扩展和升级等优点,但是普通液晶显示屏存在亮度低、对复杂环境的适应能力差等缺点,在低亮度的环境下还需要加入其它辅助的照明设备,驱动电路设计相对复杂,因此本设计的显示电路仍使用通用的LED数码管。

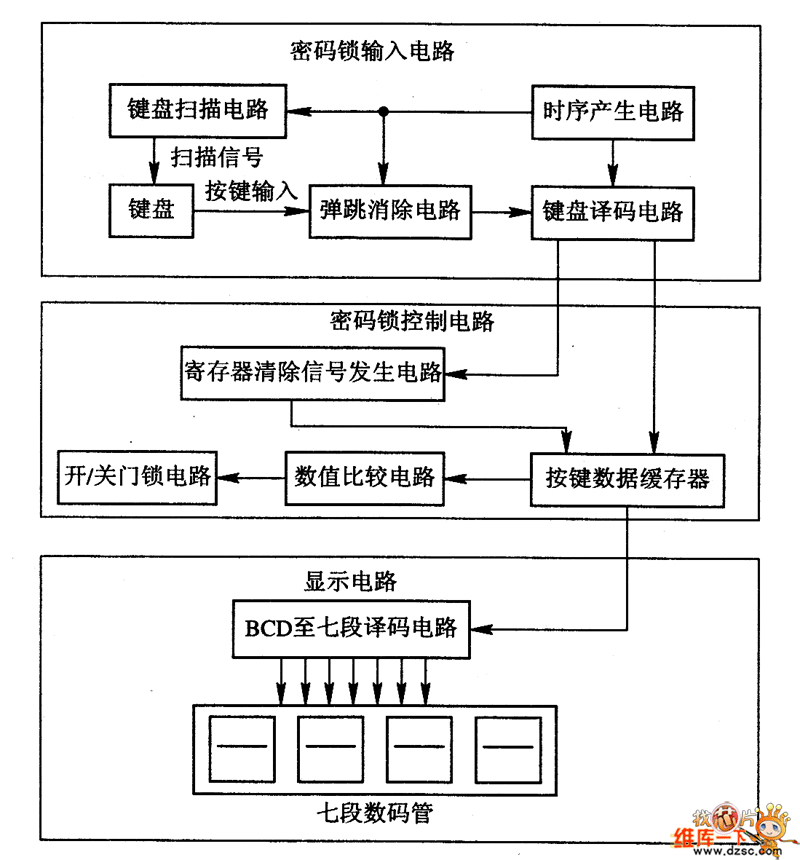

根据以上选定的输入设备和显示器件,并考虑到实现各项数字密码锁功能的具体要求,整个电子密码锁系统的总体组成框图如图所示。

(1)密码锁输入电路包括时序产生电路、键盘扫描电路、键盘弹跳消除电路、键盘译码电路等几个小的功能电路。

(2)密码锁控制电路包括按键数据的缓冲存储电路,密码的清除、变更、存储、激活电锁电路(寄存器清除信号发生电路),密码核对(数值比较电路),解锁电路(开/关门锁电路)等几个小的功能电路。

(3)七段数码管显示电路主要将待显示数据的BCD码转换成数码器的七段显示驱动编码。

数字电子密码锁系统总体框图

如图 数字电子密码锁系统总体框图
