射频接口发送部分的Multisim仿真 -

负载调制电路仿真结果如下。

（1）时域仿真结果

根据前面的分析，电子标签中的负载调制产生了读写器天线电压的调幅。读写器可以根据天线电压变化 解调出电子标签发送的数据。图2是数字信号和调制好的调幅信号及整体调制波形。

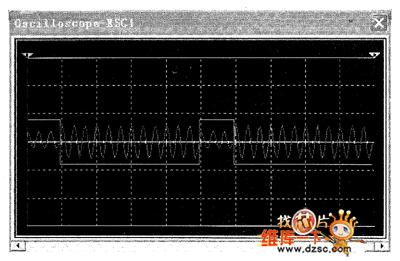

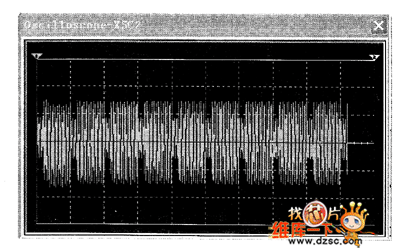

　图1 负载调制波形图图2 负载调制整体波形图

（2）频域仿真结果

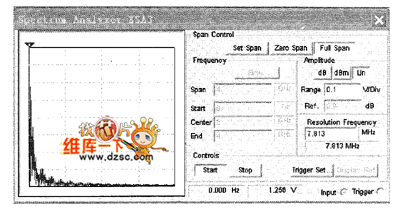

频域的调制其实就是频谱的搬移过程。我们先看一下未调制的基带数字信号的频谱特性。图3是基带数字 信号的频谱，它的中心频率在基带附近。

看一下高频载波的频谱特性。

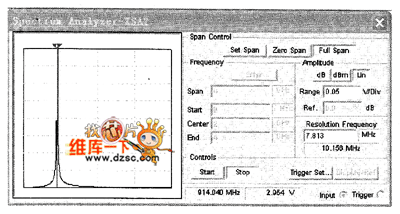

图4是高频载波的频谱，它的中心频率是915MHz。

　图3 未调制基带数字信号的频谱图4 高频载波的频谱

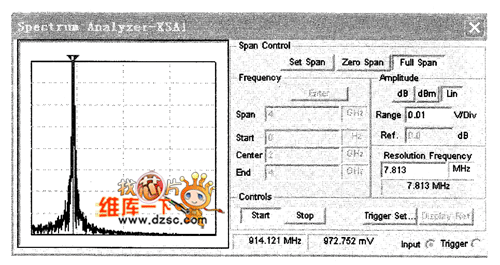

看一下调制后信号的频谱特性。图5是调制后信号的频谱，它的中心频率是915MHz。其实就是把基带数字信号的频谱搬移到了以高频载波中心频率为中心的频段上。

图5 调制后信号的频谱

从以上的频域分析中，可以看出设计的负载调制电路频域指标基本符合要求。
