EDK简介 -

EDK是Xilinx提供的用于构建基于Xilinx FPGA的嵌入式系统设计工具套件，在本章中将系统地介绍该工具的有关些概念，并通过范例来说明其使用方法，以及嵌入式设计的技巧。

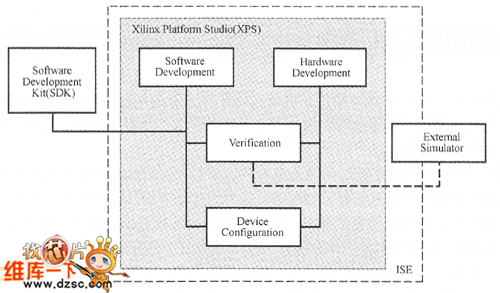

基本的嵌入式设计流程如下图所示。

图1 基本的嵌入式设计流程

说明如下。

(1)在基于EDK的嵌入式系统设计过程中ISE软件一般在后台运行，XPS工具会通过功能调用的形式来访问ISE中的各种实现模块，并完成后端的实现工作。

(2)xPS主要用于嵌入式系统的硬件部分的设计，如处理器的硬件规范、外设的规范，以及这些组件的互连等，并通过XPS来完成相应的属性设置。

(3)简单的软件发工作叮以在XPS中完成，但是更复杂的应用程序开发及调试工作Xiliu建议使用平台软件开发工具(SDK)来完成。

(4)可以通过HDL仿真器来验证硬件平台功能的正确性，XPS提供了如下3种类型的仿真模型。

行为仿真 Behavioral

结构仿真 Structural

时序仿真Timjng-accurate．

XPS会自动建立并设罟验证过程的框架，包括用干仿真的HDL文件，设计者仅需要输入时钟、复位、激励信息，以及计设者的应用程序代码。

(5)完成设计以后，设计者仅需单击相关菜单项来下载FPGA位流文件和应用程序的二进制ELF文件。
