XMD软件的调试设计 -

XMD(Xilinx Microprocessor Debugger)可以加快软件程序的调试，它可以调试一块实际的硬件板上的程序或在ISS(指令仿真器)上运行的程序｀设计的调试模型如下图所示。

XMD一般不单独运行，而需要与其他工具一起使用(如另一个图形用户界面程序)。XMD通过一个到DUT(Device Under Test)的JTAG连接连到目标处理器，中间的通信与控制通过TCP/IP协议来完成。根椐系统及其配置不同，如在MicroBlaze这个例子中，可以选择UART或MDM(Microprocessor Debug Module)。XNm从DUT中向GUI(SDK)传递相关的信息，当然也可以控制来自SDK的控制命令。

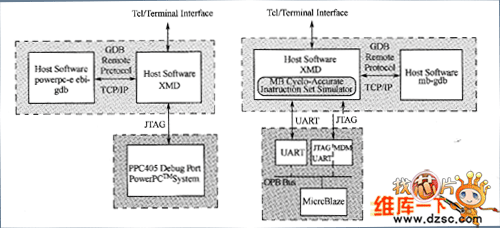

图 设计的调试模型

SDK提供了一个集成环境，可以无缝地调试目标板，MicroBlaze与PPC的ELF文件都可以在SDK中调试。SDK中的软件调试器可以让程序监视程序的执行过程，可以使用启动、停止及暂停操作来控制调试过程，还可以查看内存及变量的内容。
