[导读]在运行VI程序之前，必须要保证VI程序没有语法错误且处于可运行的状态。VI处于可运行状态时，工具栏中的运行按钮显示为；处于断开或不可运行状态时，运行按钮显示为。在创建程序框图连线时提到，如果Ⅵ程序中有断线，
在运行VI程序之前，必须要保证VI程序没有语法错误且处于可运行的状态。VI处于可运行状态时，工具栏中的运行按钮显示为
；处于断开或不可运行状态时，运行按钮显示为
。在创建程序框图连线时提到，如果Ⅵ程序中有断线，VI是不可执行的；要使VI能够运行，必须保证Ⅵ程序中所有节点（包括函数、结构、子VI）和前面板接线端都连接正确。
在Ⅵ断开的情况下，单击按钮或选择主菜单“查看→错误列表”，弹出“错误列表”对话框，可查找Ⅵ断开的原因，如图1所示。在错误列表对话框中单击“显示错误”或双击某个错误描述，可高亮显示程序框图或前面板中包含该错误的区域。
导致Ⅵ断开的常见原因有：
（1）数据类型不匹配或存在没有连接的连线端，导致程序框图中含有断线。

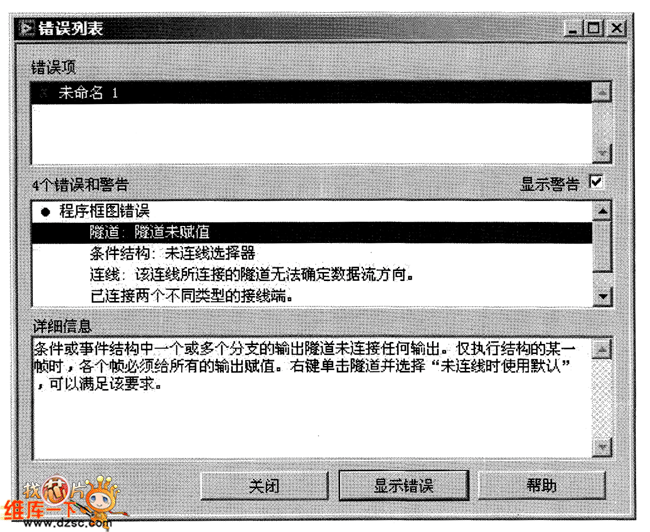

图1 错误列表对话框
（3）子VI处于断开状态，或在程序框图上放置子VI后又对该子VI的连线板进行了修改而没有更新。
除了VI程序断开问题之外，运行中还可能出现警告。如果VI中含有警告且错误列表窗口中的“显示警告”复选框被勾选，工具栏将包含警告按钮。警告并不妨碍VI运行，它仅帮助用户避免VI中可能存在的问题。
VI程序处于可运行状态时，单击工具栏上的运行按钮喇，即开始运行VI程序。在运行过程中，运行按钮变为黑色箭头贤，表明VI正在运行，VI在运行时无法对其进行编辑修改。单击运行按钮进行的操作是将VI运行一次，在完成数据流后停止。若单击连续运行按钮鲵，VI将连续运行直到手动停止VI运行为止。
