[导读]例：使用程序框图工具栏中的调试工具对程序mean．VI进行调试。
（1）结合使用高亮显示执行过程工具和单步执行工具来了解程序执行过程。在前面板窗口中设置输入控件x和y的值分别为2和4。
· 第1步：单击高亮显示执行过

例：使用程序框图工具栏中的调试工具对程序mean．VI进行调试。

（1）结合使用高亮显示执行过程工具和单步执行工具来了解程序执行过程。在前面板窗口中设置输入控件x和y的值分别为2和4。

· 第1步：单击高亮显示执行过程按钮，然后单击单步执行按钮。结果为高亮显示运行的程序部分，显示在单步执行过程中数据流的流动过程和数据流暂停点；程序暂停节点黑白闪烁，如图1所示。图中小圆点（除交叉点外）为数据流暂停点，黑色区域为程序暂停处的节点。

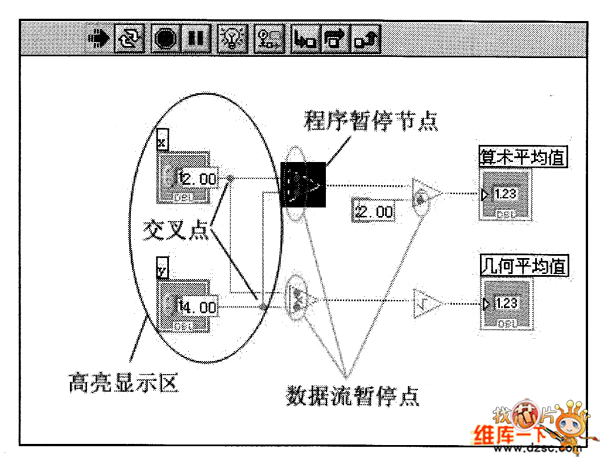

高亮显示时的程序框图

图1 高亮显示时的程序框图

· 第2步：继续单击单步执行按钮，程序运行至加函数节J点处，程序框图显示如图2。

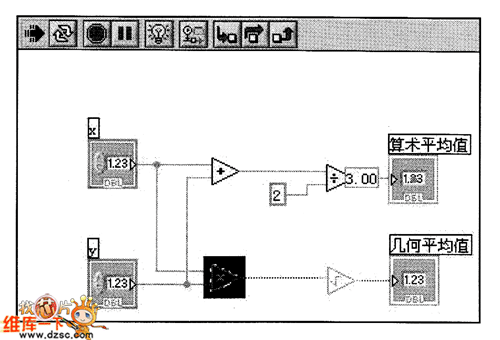

单步执行至加函数节点处图

图2 单步执行至加函数节点处

第3步：继续单步执行，算术平均值计算完成，程序运行至乘函数节点处，程序框图显示如图3。

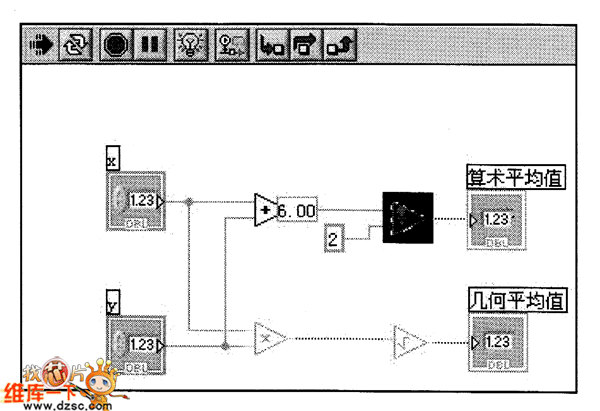

单步执行至除函数节点处图

图3 单步执行至除函数节点处

· 第4步：继续单击单步执行按钮，程序运行至平方根节点处，程序框图如图4。

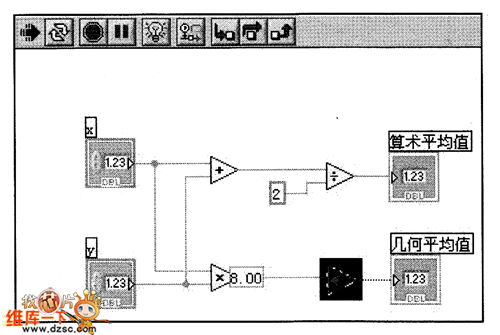

单步执行至平方根节点处图

图4 单步执行至平方根节点处

· 第5步：继续单击单步执行按钮，几何平均值计算完成，程序执行完毕，程序框图显示如图5。程序执行完后，程序框图窗口会变黑一下，然后窗口四周有黑白框闪烁，提示程序单步执行完毕。

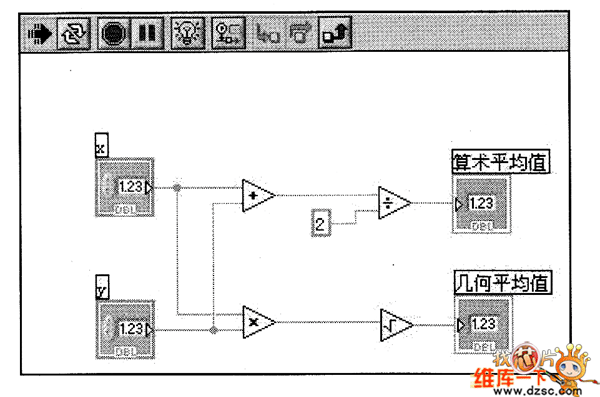

程序执行完毕图

图5 程序执行完毕
