LabVIEW的波形图表显示实例 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-07

[导读]例:在波形图表中显示Waveform Graph.vi中的波形。
(1)显示正弦曲线。
利用For循环产生在0-2π之间均匀分布的100个正弦曲线数据点,在循环结构框内,将这些数据点一一输入波形图表中,选择函数选板中“编辑→定时→

例:在波形图表中显示Waveform Graph.vi中的波形。

(1)显示正弦曲线。

利用For循环产生在0-2π之间均匀分布的100个正弦曲线数据点,在循环结构框内,将这些数据点一一输入波形图表中,选择函数选板中“编辑→定时→等待下一个整数倍毫秒”,设置每次循环等待时间为200ms,以便观察前面板波形变化情况。程序框图和程序运行过程中随时间变化的结果如图1所示。

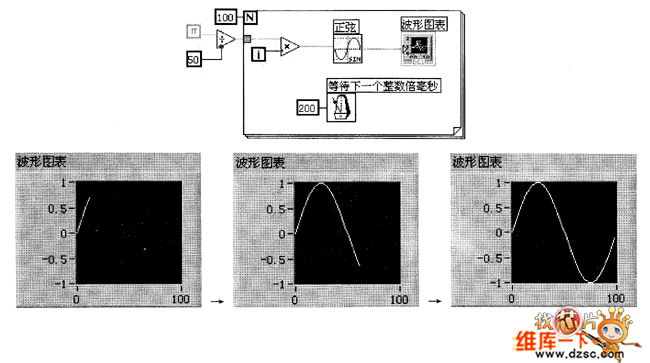

波形图表显示正弦曲线图

图1波形图表显示正弦曲线

(2)显示正弦和余弦两条曲线。

利用For循环分别产生在0~2冗之间均匀分布的100个正弦曲线数据点和100个余弦曲线数据点;添加位于函数选板中的“编程→簇与变体→捆绑”在循环结构框内;将正弦和余弦两组数据捆绑作为波形图表的输入。程序框图和程序运行过程中随时间变化的结果如图2所示。

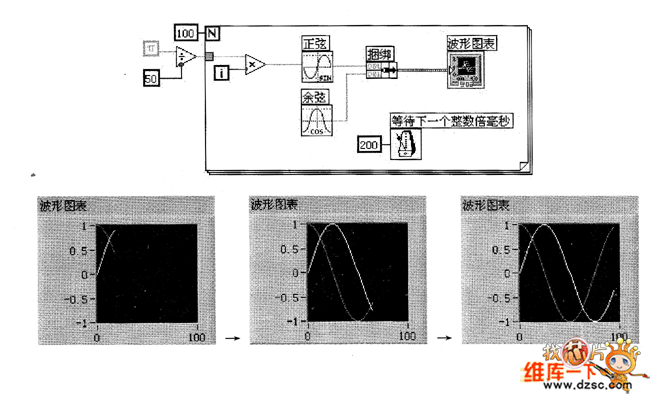

波形图表显示正弦和余弦曲线图

图2波形图表显示正弦和余弦曲线

从上面的例子可以看出波形图和波形图表一些不同之处。在显示正弦曲线时,波形图接收100个点组成的一维数组后显示一条曲线,波形图表每次接收一个数据,循环100次以后显示完整波形;显示正弦和余弦两条曲线时,波形图接收2×100的二维数组后显示曲线,波形图表每次接收由一个正弦点和一个余弦点组成的簇,循环100次以后显示完整波形。
