在实际应用中，大量数据都需要在三维空间中可视化显示，例如某个表面的温度分布、联合时频分析、飞机的运动等。三维图形可令三维数据可视化，修改三维图形属性可改变数据的显示方式。为此，LabVIEW也提供了一些三维图形工具，包括三维曲面图、三维参量图和三维曲线图。
三维曲面图

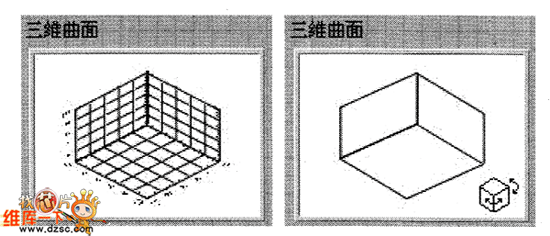

三维曲面图用于在三维空间中绘制一个曲面。三维曲面图位于前面板控件选板“新式→图形→三维曲面图”。在前面板中新建的三维曲面图，在图形上按下鼠标并拖动，光标变为一个小立方体，可以进行视角旋转，如图1所示．
图1 三维曲面图

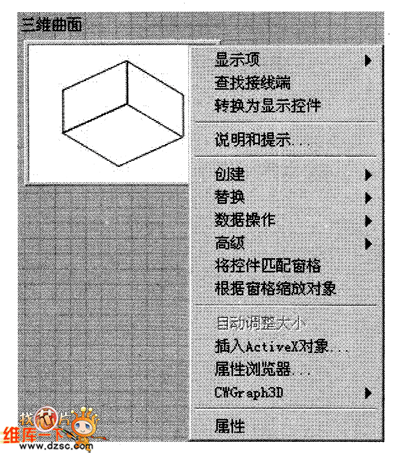

在三维曲面图上单击鼠标右键，弹出三维图的右键快捷菜单，如图2所示。与二维图形的右键快捷菜单相比，三维图的右键菜单增加了一些控件对象选项。
（1）插入ActiveX对象。

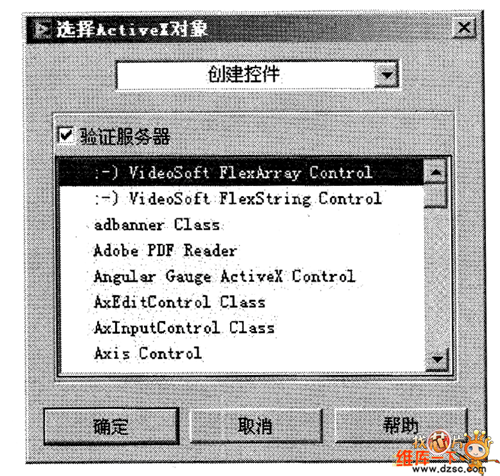

“插入ActiveX对象...”用来选择插入ActiveX对象，单击该项弹出“选择ActiveX对象”对话框，如图3所示。对话框上方的下拉框有3个选项：创建控件、创建文件和从文件中创建对象，表示ActiveX对象的类型。从中选择一个类型，然后从下方列表中选择类型对应的对象。
图2 三维曲面图的右键快捷菜单
图3 “选择ActiveX对象”对话框
（2）属性浏览器。

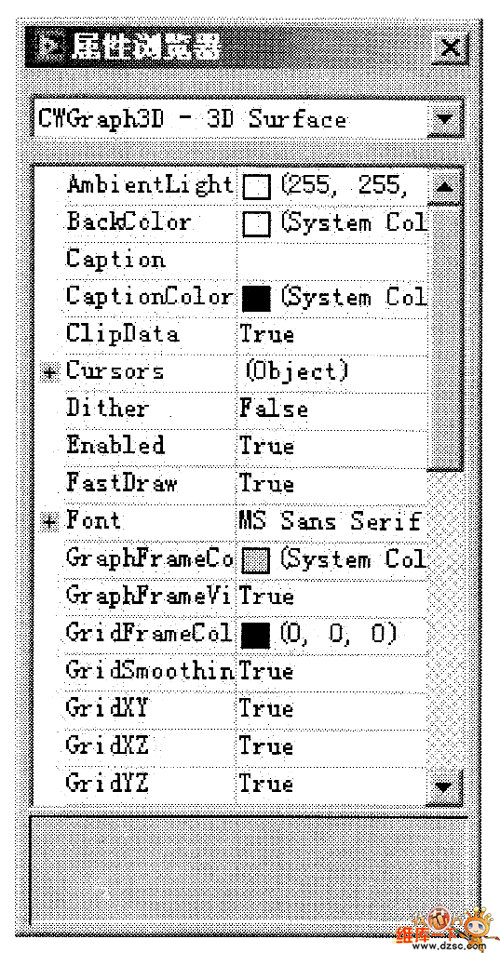

“属性浏览器....”用来设置三维图属性，单击该项弹出“属性浏览器”对话框，如图4所示。包括图形亮度（AmbientLight）、背景颜色（BackColor）、游标（Cursors）、字体（Font）、显示网格（GridXY、GridXZ、GridYZ）等属性。
（3）CWGraph3D。

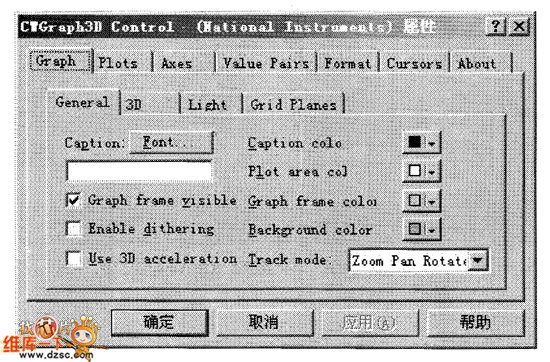

“CWGraph3D”菜单用来编辑图形控件。CW（Compenent Works）是NT开发的可以在ActiveX容器中调用的ActiveX控件集合。光标移至此项即弹出子菜单如图3所示。选项“编辑（E）”可对控件进行编辑；选项“Default View”将控件还原为默认显示方式；选项“ImportStyle...”从文件导入一个图形控件样式；选项“Export Style....”将当前图形控件样式导出至文件；选项“Help”提供帮助文档；选项“特性（P）...”可打开控件属性对话框，如图5所示，可以设置控件的颜色、样式、字体、图形显示区域等。

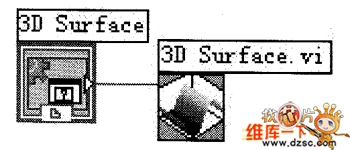

在前面板新建一个三维曲面图时，程序框图中会添加一个ActiveX容器——3D Surface1和一个子VI——3D Surface．vi，如图ActiveX控件也称对象连接与嵌入（ObjectLinking and Embedding， OLE）控件。
图4 属性浏览器
图5 CWGraph3D菜单
图6 CWGraph3D属性框

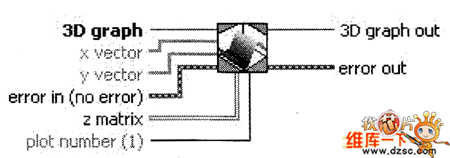

3D Surface．VI用来产生三维图形数据，如图7所示。
3D Graph：输入ActiveX容器端子，表示3D图形控件。
X vector：输入一维数组，表示XY平面上X的位默认为整数数组［0 1 2...］°
y vector：输入一维数组，表示XY平面上Y的位默认为整数数组［0 1 2...］。
图7 三维曲面图程序框图
图8 3D Surface.vi图
z matrix：输入二维数组（必要参数），表示投影到XY平面的曲面数据。如z［i，j］表示投影在XY平面上坐标为［x（i），y（j）］的点的数据。
