同一印制图案各处电位的差异 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-07

[导读]设计印制图案时要考虑电流产生的电位差,如流经较大电流的部分由于直流电阻产生的电位差、流经前沿陡的方波电流时由于印制图案电感产生的电位差等。为此,对于处理控制电路的共用电位(接地)等小信号的电路部分,重

设计印制图案时要考虑电流产生的电位差,如流经较大电流的部分由于直流电阻产生的电位差、流经前沿陡的方波电流时由于印制图案电感产生的电位差等。为此,对于处理控制电路的共用电位(接地)等小信号的电路部分,重要的是应避免印制图案流经较大而急剧变化的电流。

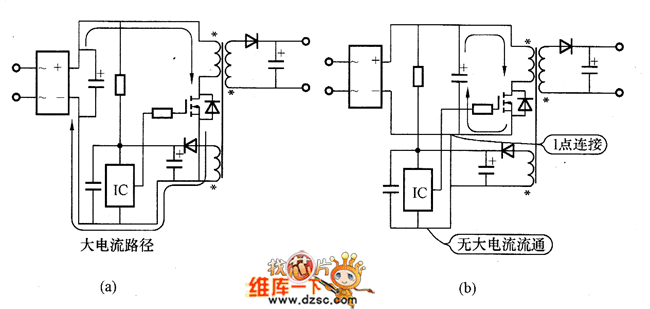

图所示为对于大电流路径的同一种电路其印制图案不同的情况。对于图(a)所示的印制图案,IC地线流经大电流,而对于图(b)所示的印制图案将改为一点接地,这样,较大电流不会流经IC地线印制图案。

考虑电流路径的电路

(a)印制图案不良;(b)印制图案良好

图 考虑电流路径的电路
