　　CPLD相对于老的PLD器件的最大进步在于它能够在单个器件中容纳大量的逻辑。理论上，可以不断在CPLD中加入LAB，继续增加逻辑数量。但是，这样做需要有额外的PI布线，实现所有这些LAB的连接，其连接数量会呈指数增长，直到芯片管芯的连线数量超过逻辑数量，这限制了容量的扩展。

　　解决方法是把LAB排列在网格中，从而产生了现场可编程门阵列FPGA的概念，LAB都被排列在大型阵列中，器件可以现场编程或者重新编程，和CPLD一样。没有采用中心全局器件互连，而是把布线放置在LAB之间的空格上，就像大城市的街道。这种布线被排列成行列互连的形式。它可以跨过器件的整个长度和宽度，或者器件的一小部分，只覆盖行列中的几个LAB，如图1.9所示。

　　

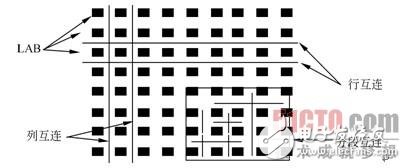

　　图1.9 FPGA互连结构图

　　FPGA LAB和CPLD的LAB设计不同。CPLD LAB由宏单元构成，包括自己的本地可编程阵列，而FPGA LAB由大量的逻辑模块构成，这些模块被称为逻辑单元，即LE，而且本地互连和逻辑分开。LE看起来可能和CPLD宏单元相似，但更容易配置，有更丰富的特性来提高性能，减少逻辑资源的浪费。
