可编程逻辑器件(FPGA、CPLD等)广泛用于现代电子设计中，在一个系统中往往会用1片以上的可编程逻辑器件。作为最大的供应商之一，Xilinx公司的器件获得了广泛的应用。基于查找表技术的FPGA在应用时需要外置一个非易失性存储器来存储配置数据。如何方便灵活地对一个系统中多片FPGA的配置数据进行升级是本文讨论的问题。
1 系统概述
Xilinx的Platform Flash PROM包括XCFxS和XCFxP系列，它们都是带JTAG接口的PROM，都支持JTAG ISP Programming，本文主要以XCF-01S为例。DS89C450型单片机是一款超高速的高性能单片机，其显著特点是速度快，一个机器周期只需要一个时钟周期;通过使能，可以激活其内部的1 KB数据存储器，来作为数据缓存;同时它具有64KB的内部程序存储器，支持ISP、IAP。
本设计主要实现的功能是：
①DS89C450的在应用编程(IAP)。通过使用IAP，单片机用户代码的更新和修改将十分方便。
②使能DS89C450内部1 KB数据存储器，在对Platform Flash PROM编程时，作为数据缓存，这样将无需在片外扩展数据存储器，从而减小了电路板面积，同时提高了访问速度，节省成本。
③用DS89C450的P1口的4根线模拟JTAG的时序逻辑，实现与Platform Flash PROM的通信;余下的4根线用来构造片选逻辑，将整个电路设计在背板上，将串口引出到设备面板来与上位机通信。
④采用汇编语言开发，使iMPACT下载和单片机下载互不冲突，方便实现插板式机箱结构。

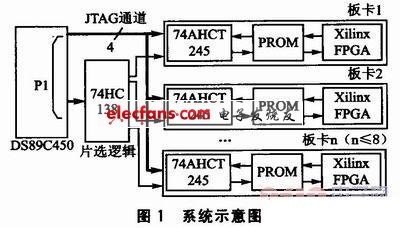

该设计在设备调试、远程维护、功能扩展和修改等方面将具有很高的灵活性，系统示意图如图1所示。
2 DS89C450 IAP的实现
DS89C450内部集成了64 KB的Flash程序存储器，64 KB Flash分为2部分，低32 KB区(地址范围0000H～7FFFH)和高32 KB区(地址范围8000H～FFFFH)。只有高32 KB区才可以由IAP程序访问，这个空间将存放用户代码。DS89C450内部有一个存储器管理单元(MMU)，它实际上就是一个状态机，独立于处理器核心而存在，只需向相应的特殊功能寄存器中写入命令、地址、数据等，将启动MMU，实现对高32 KB区的擦除、编程、校验以及系统复位。而在低32 KB区存的是IAP程序，IAP程序代码是通过烧录器烧写进去的。
IAP程序将通过串口和上位机通信，在系统上电后，上位机发出是否要更新高32 KB区代码的命令，若不更新，则IAP程序立即跳转至8000H处取指令，执行高32 KB区的用户代码;若上位机发出了更新高32KB区代码的命令，IAP程序将进入工作状态，它将首先擦除高32 KB区，然后准备接收新的用户代码(即对Platform Flash PROM操作的代码)，收到新代码数据之后，将其写入高32 KB区;新代码文件全部写入之后，由上位机发出校验命令，IAP程序将高32 KB区按字节读出，并计算出累加和，作为校验和回送上位机。

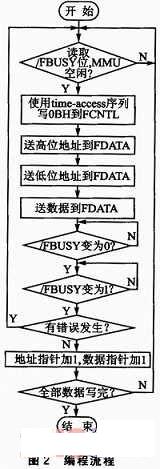

上述所有操作都是通过读写2个特殊功能寄存器来实现的，这2个寄存器是FCNTL(地址：D5H)和FDATA(地址：D6H)，图2给出了编程的流程。
