一、.COE格式文件生成

由于Quartus ii软件ROM用的是mif格式的文件，且可以用软件Guagle_wave生成正弦波、三角波、锯齿波。我们可以利用这个软件先生成数据，然后再将其转化为符合COE格式的文件。具体请参考以下步骤：

1. 先打开Guagle_wave软件；

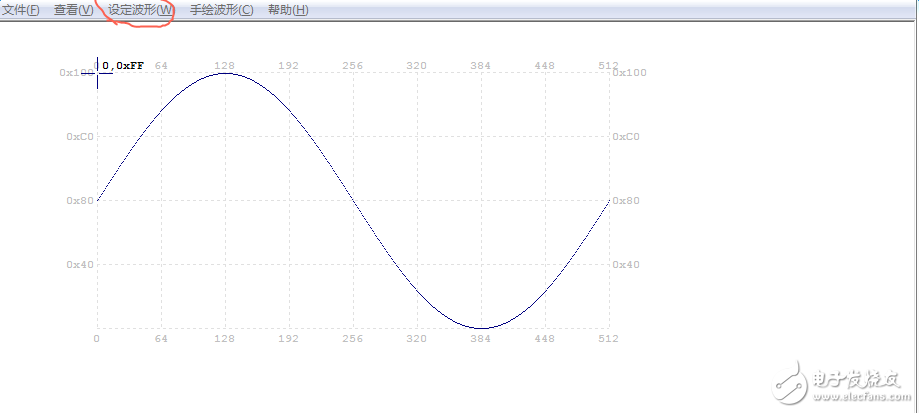

2. 菜单栏-->查看-->全局参数设定（如下图所示）：

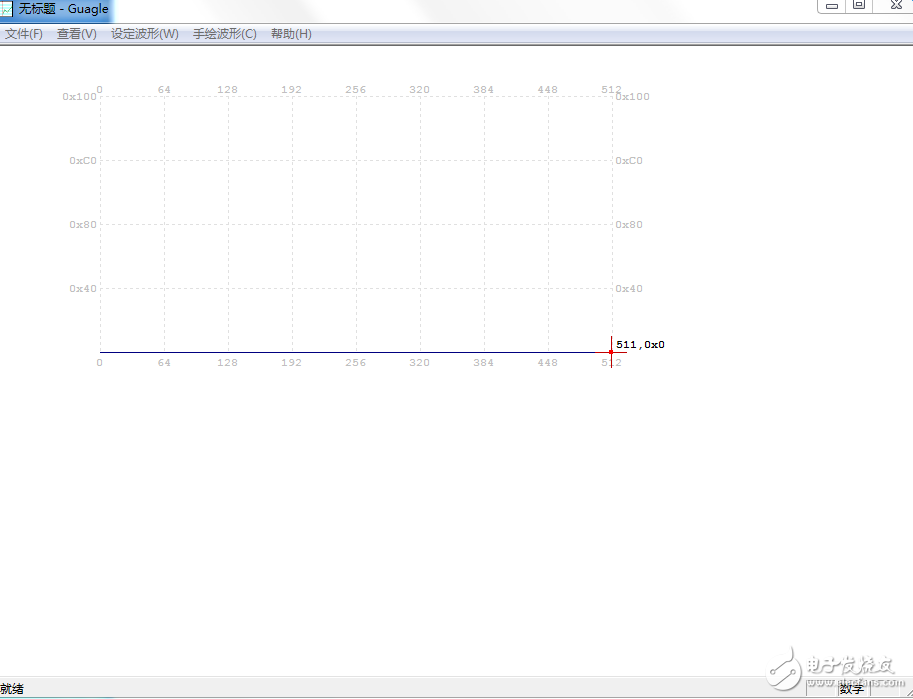

3. 设定波形-->我们选择正弦波（如下图）：

4. 保存为 zhengxian.mif 文件

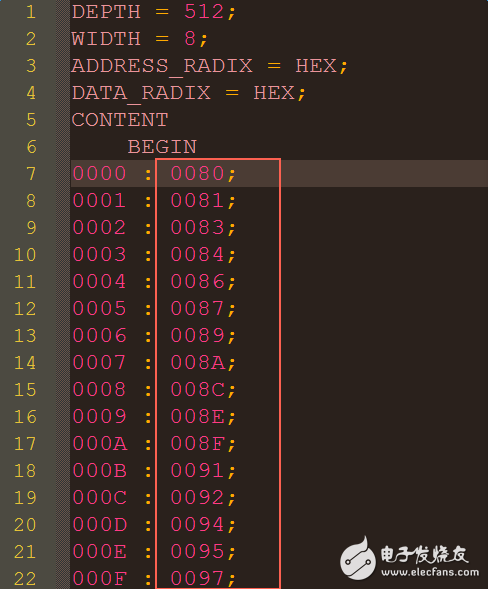

5. 用文本编辑器打开zhengxian.mif 文件，我用的是Notepad++，然后将所需数据复制出来，不要都复制，只复制数据部分（如下图所示）：

6. 新建一个txt文本，将以上数据复制进去，注意：如果深度是512的话，就有512个数据；

7. 然后在文档最前加入以下两行代码：

memory_iniTIalizaTIon_radix=16; //该处16代表进制

memory_iniTIalizaTIon_vector=

并且把数据的分号都变为逗号，最后一组数据后边是分号。然后将文本保存为.coe格式（自己敲个xxx.coe就ok了）

8. 由于coe格式文件最初为unix系统，在windows系统中需要转化以下格式：这里需要用到Ultraedit文本编辑器

9. 用Ultraedit打开以上自己制作的xxx.coe文本，然后转化以下，选择 转换--DOS到Unix，然后保存为xxxx.coe，这样coe文件制作完成，可以往ROM里添加了；
