我们都知道，座烧的通用编程器，在支持不同芯片种类时，由于芯片封装不同等原因，可能需要使用不同的编程器适配器。那么面对玲琅满足的适配器型号，我们如何快速判断其代表意义呢？这就需要我们对编程器厂家的适配器设计规范和命名规则有一定了解。这里，我们以ZLG致远电子为例，了解其当前主推的P800系列编程器设计规范及命名规则。

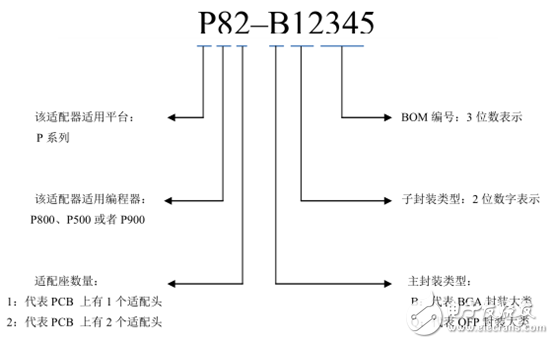

例如P82-B12345型号，P代表P系列，例如P800系列，P500系列都属于P系列，如果适配器开头为P，就代表该适配器适用的平台为致远电子P系列编程器。而P82中的8，代表该适配器适用的为致远电子P800系列编程器，同理P52代表适配器适用P500系列编程器，但是这里存在一种特殊情况是，厂家基于通用性考虑，会将P系列P500和P800座子设计的规则相同，彼此通用，那P82系列适配座，就不但可以在P800平台上使用，还可以在P500平台上使用了。目前ZLG致远电子P800和P500系列编程器适配座就属于这种彼此通用的情况。

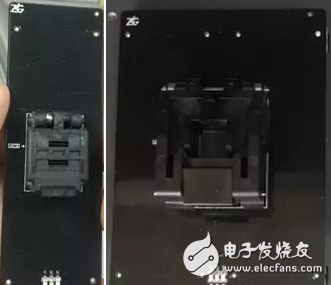

此外，P82中的2，代表PCB上有2个适配头，如果是P81那就代表PCB上有一个适配头，PCB上究竟有几个适配头，是和芯片引脚数目息息相关的，也就是说一拖八的编程器，并不一定烧录所有芯片都能同时烧录8颗，对于引脚较多的芯片，可能只能烧录4颗，甚至2颗。例如下图则为PCB上有1个适配头的情况：

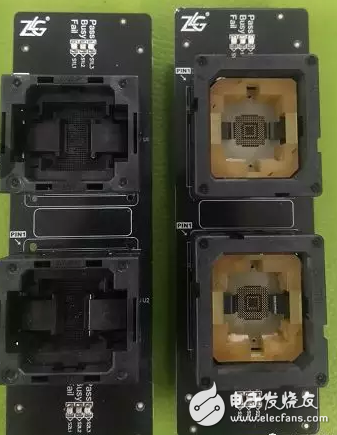

下图为PCB上有2个适配头的情况

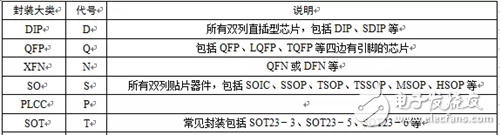

再随后P82-B12345中-后面的B代表主封装类型，例如B就是BGA封装大类，常见封装大类和其缩写类型对照图如下表：

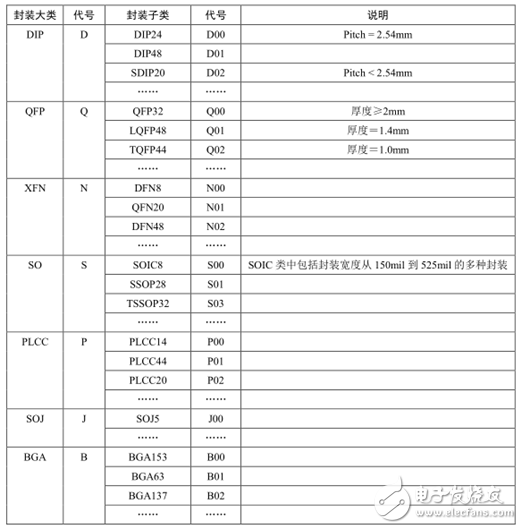

封装大类随后的2位数字12，代表子封装类型，那什么是子封装呢？大家可以通过这样一个简单示例来理解，例如BGA，B是主封装，那下面的BGA153，BGA100这些就属于子封装了，封装大类随后的2位数字就是对子封装的定义说明，把同一个主封装，使用了不同规格的芯片封装的情况，做了更细致化的注释，具体可参照下表：
