前言

在数据采集系统中，数字处理是系统核心内容之一；然而随着科技发展，越来越多的功能需求使得采集系统的外设也越来越复杂，外设通讯和驱动编写成为一项复杂和繁琐的工作。以应用为中心的嵌入式系统为此类需求提供了一个良好的解决方案，能够适应实际应用中对功能、可靠性、成本、体积、功耗的严格要求。ADI公司的Blackfin系列处理器将嵌入式微控制器和DSP融为一体，取二者之长，提高了系统工作效能，大大降低了成本。同时，多线程的实时嵌入式操作系统也可增强采集系统的实时性、稳定性。对开发者来说， Blackfin处理器和mClinux的结合很有吸引力。

系统结构及硬件平台

本数据采集系统主要由2个数据采集通道、1个触发通道、ADC转换及存储电路、DSP及FPGA控制部分组成，并包含有以太网、RS232接口、USB、TFT液晶显示部分。系统硬件平台原理框图如图1所示。

信号从采集通道进入，经过信号调理电路进入ADC，被转换后的数字信号即进入FPGA、DSP进行数字控制处理。经过DSP处理过的信号，可送至其它外设以显示、存储，或通讯。

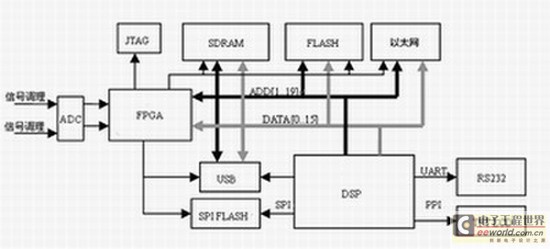

                                 图1 系统硬件原理框图

BF531为系统的核心部分之一，供电电压3.3V，内核电压1.2V，为了使系统能够开机自动从FLASH中启动，设置BMODE为00，即从外部存储器启动。FPGA、片外SDRAM、FLASH，以及USB和液晶直接和BF531通过地址线、数据线相连。
系统中应用了TFT LCD液晶显示模块FG050605DNC，该LCD控制简单，只有RGB每色5个共15个信号，以及数据使能、数据时钟和行频、场频控制信号。LCD晶直接由DSP控制，DSP的Timer1、Timer2提供行、场频信号，PPI口传输数据，由FPGA提供时钟，配置mClinux开辟一块 framebuffer作为显示数据存储区，配合Linux下的液晶驱动，即可工作。

软件设计

由于DSP中运行的是基本上已经成熟的算法和控制流程，所以软件设计的主要工作为在DSP中嵌入操作系统。

U-Boot的移植

U-Boot的移植主要分为两个层面，一个是对CPU的移植，一个是针对Board的移植。U-Boot中已经有大量可直接下载到某些开发板上的程序，为了减小工作量，可选一个最接近自己设计的开发板来进行修改。本设计中采用了stamp目标板。

具体如下：
(1) 拷贝board下面的文件夹stamp，重命名为mybf531，作为即将要修改配置的目标板。拷贝cpu下面的文件夹bf533，重命名为bf531，作为将要修改的cpu bf531。再将board和bf531文件夹中所有关于stamp板的文件名及包含头文件等改为mybf531；将所有关于bf533的文件名及包含头文件等改为bf531。注意文件间的依赖关系，确定是该添加文件还是修改文件，并记录文件改动。

(2)Makefile文件
在u-boot根目录下的makefile文件中添加bf531和mybf531的编译规则，如下：
ifeq ($(CPU),bf531)
OBJS += cpu/$(CPU)/start1.o
OBJS += cpu/$(CPU)/interrupt.o
OBJS += cpu/$(CPU)/cache.o
OBJS += cpu/$(CPU)/cplbhdlr.o
OBJS += cpu/$(CPU)/cplbmgr.o
OBJS += cpu/$(CPU)/flush.o
OBJS += cpu/$(CPU)/init_sdram.o
endif
mybf531_config :       unconfig
@./mkconfig $(@:_config=) blackfin bf531 mybf531
