摘要BOOTSTRAP用于在MSP430设计开发及系统更新时对Flash存储器的编程。它可以用经串口协议的命令来激活,使得用户可以通过PC控制MSP430,并实现数据交换。烧断Flash的熔丝是用来保护用户在Flash中的程序代码。本文主要介绍我们制作的BOOTSTRAP这一开发工具的功能、软硬件结构以及熔断工具的制作方法。
关键词MSP430 BOOTSTRAP 熔断
引言
对于MSP430单片机的开发调试有多种技术方案,例如EPROM方式、OTP方式、仿真开发系统方式、JTAG和BOOTSTRAP方式。BOOTSTRAP（又名BootStrap Loader,简称BSL）可与另一种Flash仿真工具JTAG控制器配合使用。对于Flash型的MSP430单片机初期开发进行的仿真,只需要1台PC机和1个FET(Flash Emulator Tool)的JTAG控制器即可实现。进入产品级开发阶段,为了保护用户代码,烧断Flash的保护熔丝以后就无法再通过JTAG口访问单片机,这时用户对Flash中的程序再进行检查或更新就只能通过BOOTSTRAP进行。不用担心用户代码会泄露,BOOTSTRAP提供了32字节256位的密码保护,能完全确保代码的安全性。
BOOTSTRAP的硬件制作并不费力,只要与调试环境软件配合（TI网站提供免费下载限制功能的软件,不过用户可以轻松地制作完全功能软件）,就能很方便地构建自己的开发环境。对于熔断的方法,从以前TI公布的资料看,只要在功能引脚上施加一个6.5V左右的电压数ms就可以了。当然,各类芯片熔断的方法也有一些差异。但是,除了11x系列的单片机有人用这种方法试验成功外,对其余系列的单片机无法实现,甚至有毁坏芯片的可能。现在,随着为TI公司的各类FET仿真器及BOOTSTRAP开发工具的相继推出,在一篇TI资料中,给出了MSP430熔断的方案和指令结构,这样,我们用DIY的完全功能开发调试系统就可以构建成功了。
1 BOOTSTRAP的功能与启动
通过BOOTSTRAP可以访问单片机的全部存储器,包括程序Flash、ROM、RAM,并可对其进行擦除、读写。它能用于批量下载程序,监测程序使用情况和各个变量与寄存器的使用情况,并可对其进行修改。因此,使用BOOTSTRAP能够方便地进行软件升级。
用户烧断Flash熔丝的目的在于保护程序代码,通过BOOTSTRAP读取MSP430,需要32字节即256位的密码口令;但是,BOOTSTRAP又表现了其极大的灵活性,其功能分为需要密码保护的功能与不需要密码保护的功能。其中,受密码保护的操作有从MSP430的存储器中读数据、写数据、Flash段擦除和读取程序计数器;不受密码保护的操作就是接收密码口令与Flash全擦除,擦除之后32个字节的密码口令全为0xFFH。这样使得用户的程序代码受到完全的保护,而且芯片也能保持应用的灵活性。

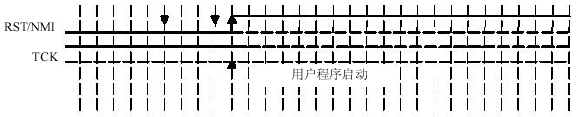

对于MSP430系列Flash型单片机,依靠RST/NMI引脚与TCK引脚（有的型号如MSP430F11x1使用TEST引脚）和一定的时序就进入标准的复位过程,即使用地址0FFFEH处的RESET向量,然后进入正常的程序入口。改变RST/NMI引脚与TCK引脚的时序配合,就可以启动BOOTSTRAP,即地址0C00H处的BSL RESET向量用做程序入口,单片机执行BOOT ROM里的程序。MSP430F13x/14x的正常复位时序如图1所示,BSL复位时序如图2所示。
