摘要：本文分别以GPI0口直接连接、串行转换连接、CPLD分部连接三种方法阐述了无外部总线的Philips ARM微控制器LPC210X与点阵图形液晶显示器的接口设计，并给出硬件电路框图和主要程序。
关键词：ARM LPC210X LCD接口 串并转换 CPLD
引言
Philips最近推出了其第一款基于ARM内核的控制器LPC210X，但由于LPC210X外部总线不开放，无法扩展内存、驱动液晶显示器等，给它的推广带来了一定的影响。笔者最近在一工控板项目中采用了该系列芯片，项目后斯应客户要求需对几个参量进行显示并扩展键盘，不得已之下，采用了CPLD，并利用了GPIO口模拟总线和液晶时序与点阵图形液日模块HS12864-16建立了连接。下面详细探讨包括该种连接的三种接口方式。
1 LPC210X的GPI0口和HS12864-16A介绍
LPC210X控制器包含LPC2104、LPC2105、LPC2106，除了片内静态RAM不同外，其他完全相同。该系列器件具有32个GPIO口（P0.0～P0.31），没有外部总线，大多GPIO口是复用口，所以它一般不适合连接大屏幕液晶显示器，但驱动小规模液晶模块进行工业控制上的参量显示还是非常合适的。
GPIO包含四个寄存器，如表1所列。
表1 配置GPI0口的四个寄存器
名 称
地 址
描 述
IOPIN
0xE0028000
引脚值寄存器，引脚当前状态都从该寄存器读出
IOSET
0xE0028004
输出置位寄存器，只能写1，对应引脚输出高电平
IOCLR
0xE0028008
输出清零寄存器，只能写1，对应引脚输出低电平
IODIR
0xE002800C
方向控制寄存器。控制每个I/O方向
另外GPIO口还包含两个引脚连接模块寄存器PINSEL0、PINSEL1，用来为32个引脚配置I/O功能或其他特殊功能。
HS12864-16A是内部不带字符发生器的3V液晶模块（LPC210X可直接驱动5V液晶模块俣考虑到功耜耗，不赞成连接），其主要引脚如表2所列）。
表2 HS12864-16A引脚525252
引 脚 号
引 脚 名 称
描 述
1、23、
VSS、VDD、V0
电源（3.3V）、电源地、驱动负太
4
D/I
数据指令选择
5
R/W
读写选择
6
E
使能，R/W=0,下降沿锁存DB7DB0
7～14
DB0～DB7
数据线
15、16
CS1、CS2
左、右半屏选择
17
RET
复位，低电平复位
18
Vout
LCD驱动负压，-10V，分压接3脚
19、20
EN、NO
背光电源
显示屏由128%26;#215;64点阵组成，共有64行，分为8页，每页8行，每行128列。写指令规则如下：当D/I=0、R/W=0，所有指令由传输到数据线的8位二进制数据决定，开显示为0x3f，并显示为0x3e，传输行、列地址由2低6位决定，传输页地址为低3位决定。

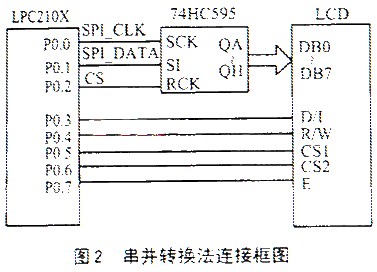

2 三种接口设计
2.1 直接连接法

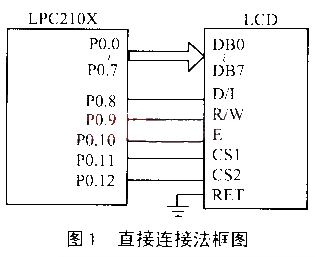

连接框图如图1所示。
该种方式占用GPIO口较多，对于要大量应用GPIO口复用功能的系统并不合适。为便于说明，图1将LPC210X的P0.0～P0.12选为连接的13个口，具体到设计系统中，可根据系统用到功能对应GPIO口复用功能进行选取和配置。HS12864-16A的数据线为8条，所以存在于Flash中的字模也是按8位存的，可由字模软件得出，传输数据进行显示的时候要满足以下时序：首先使D/I为高电平，R/W为低电平，接着将Flash里的某个8位二进制字模传送到8个I/O口上，然后使能E模拟下降沿时序，把数据锁存到液晶显示器内部的显示存储器中即可显示。
程序由ADS1.2编译器编译。
GPIO口配置：
#define LCD_DI 0x00000100 ;指令选择线P0.8
#define LCD_RW 0x00000200 //读写选择线P0.9
#define LCD_E 0x00000400 //使能线P0.10
#define LCD_CS1 0x00000800 //左屏选择线P0.11
#define LCD_CS1 0x00000800 //左屏选择线P0.11
#define IO_USE 0x00001FFF //13个GPIO口传输方向
传输字模数值到液晶显示器数据上的子程序如下：
void SendData(unsigned char date){
IOSET=data;
IOCLR="data%26;amp;0x000000FF;
}
备注：以上子程序为并行传输，也可以用串行移位进行传输，具体代码如下：
unsigned char i;
for(i=0;i<8;i++){ //依次发送8位数据
if((data%26;amp;0x80)!=0) //最高位为1，对应口线置1
IOSET=IO_TURN;
Else
IOCLR=IO_TURN; //否则置0
data<<=1; //移到下一数据线
}
IO_TURN=0x00000080; //8位数据传输完毕后，仍然将P0.7设为起始线
}
下面以左半屏来说明如何在屏幕上任意显示16%26;#215;16点阵汉字。
传送指令子程序如下：
void wcodel(unsigned char code){ //送指令
IOSET=LCD_CS1; //开左屏
IOCLR=LCD_CS2; //关右屏
IOCLR=LCD_RW; //写选择
IOCLR=LCD_DI; //指令选择
SendData(code); //依次将指令代码传到数据线上
IOSET=LCD_E; //模拟使能E下降沿
IOCLR=LCD_E;
}
同理，只要把IOCLR=LCD_DI改为IOSET=LCD_DI便成传送数据了。为便于区分，可将函数名改为wdata1（data）。
显示左屏汉字子程序如下：
void hzleft(unsigned char page,unsigned charrow,unsigned char number){ //形参分别为页、列、汉字序号
unsigned char i,j;
wcode1(0xc0); //设置12864从第1行显示
wcode1(0x3f); //开显示器
for(j=page;j
