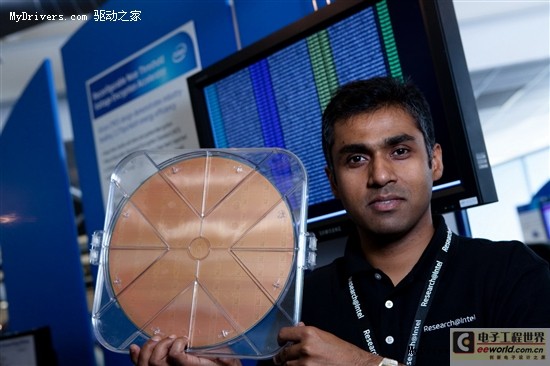

      本月初的研究日上，Intel技术人员拿出了一块特殊的晶圆，声称是一种硬件加速器的原型，但却没有给出具体说明。其中到底蕴含着什么秘密呢？

      我们知道，现代微处理器需要处理的数据量异常庞大，同时又必须维持较低的功耗。AES(高级加密标准)是一种计算密集型非常之高的分组密码，常用于高性能万亿次级别微处理器平台上的媒体内容保护、数据加密，但是实时媒体处理数据率的指数级增长、伽罗华域(Galois Field/有限域)算术映射的计算复杂性都对通用目的微处理器构成了严峻挑战，无论是功耗还是性能都在处理器核心内部遭遇了瓶颈。

      于是Intel就开发了这种高效率的可配置特殊目的硬件加速器，专用于媒体内容的片内实时加密和解密。研究日上展示的原型晶圆和芯片采用45nm HKMG CMOS工艺制造，拥有高性能的可配置算术逻辑和数据通路电路，执行业界最常用的AES-128、AES-192、AES-256加密和解密标准的时候，性能最高可达惊人的53Gbps，而功耗只不过区区125mW。

      Intel表示，这种芯片使用了近门槛值电压优化电路，具有非常宽的电压范围，最低320mV、最高1.1V，加密解密性能也可以据此灵活调整。

      Intel还同时展示了一种全数字差异容限真随机数生成器，用于安全密钥生成，性能可达2.4Gbps。
