采用C-MOS与非门的发光二极管脉冲驱动电路 -

来源: 网络用户发布,如有版权联系网管删除 2018-11-11

[导读]电路的功能如使用发光二极管直流发光,正向偏流只能在数10MA以下,允以获得大的发光输出,若采用缩小导通时的占空比,则可获得大的峰值电流。本电路发光频率为1KHZ,脉冲载频为38KHZ,受发光电路很容易分辩外来光。电

电路的功能

本文引用地址: http://www.21ic.com/app/rf/201006/59460.htm

如使用发光二极管直流发光,正向偏流只能在数10MA以下,允以获得大的发光输出,若采用缩小导通时的占空比,则可获得大的峰值电流。本电路发光频率为1KHZ,脉冲载频为38KHZ,受发光电路很容易分辩外来光。

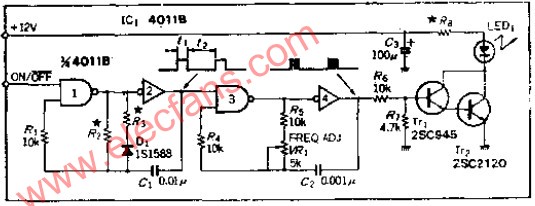

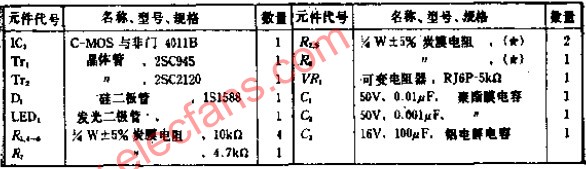

电路工作原理

4000系列的4011B是由4个NAND门电路组成,形成2个回路的非稳定多谐振荡器。与非门1和与非门2是有1KHZ大占空比的振荡电路。由与二极管D1串联的R3产生短脉冲,其周期T为T=T1+T2=1.1C1(R3+R2)。

与非门3和与非门4构成的振荡器,基振荡频率为F=38KHZ,该振荡器是为了使用遥控接收电路而加的,如果C2=1000PF,则R=1/2.2C2F=11.96K,可用10K电阻与5K的可变电阻VR1串联,由VR1把振荡频率调到38KHZ,R3用来决定发光二极管的电流,阻值按LED的额定值确定。
