采用单片IC使电路简化的红外遥控接收电路 -

电路的功能

本文引用地址: http://www.21ic.com/app/rf/201006/59396.htm

在音频和视频设备中，广泛应用红外遥控，基截止波大多采用38KHZ，用发送短脉冲串的方式进行数据传输。本电路采用了LA7224，它把接收信号所需的前置放大器、峰值保持电路、积分电路等集成在一个芯片上，使整个电路得以简化。

电路工作原理

以电流形式取出硅光二极管接收红外光。由于信号很微弱，大约需要放大60DB。为了改善S/N，用L1和C2组成的谐振回路取出载波，经过限幅电路对基进行峰值保持。C4是积分电容，根据厂家要求，容量选为0.0047UF。

从输出引线1处可得到经过波形整形的输出信号。TR1成截止状态时，输出“H”电平。

检波灵敏度因传感器的品种而异。引线端子3在50MVP-P以上时进行检波。

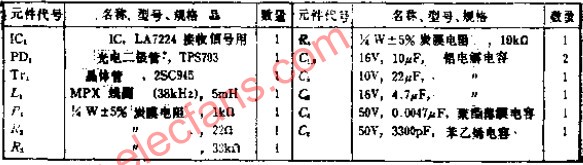

谐振回路使用5MH线圈，可直接采用立体声多路调制器用的线圈。
