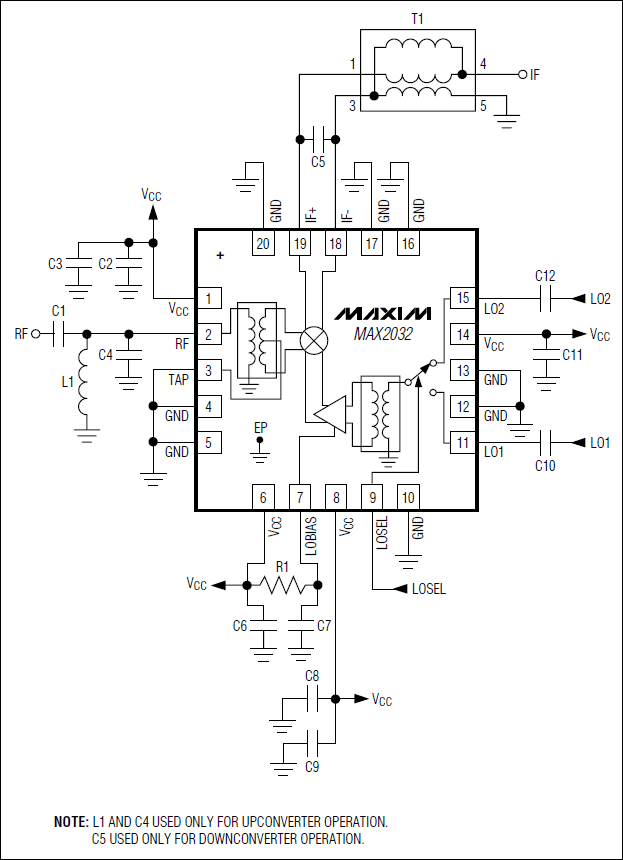

MAX2032应用电路 -

MAX2032高线性度、无源上变频或下变频混频器在650MHz至1000MHz的RF频段具有+33dBm IIP3、7dB NF和7dB变频损耗，支持多种基站应用。该混频器LO频率范围为650MHz至1250MHz，适用于高端LO注入结构。如需引脚兼容的低端LO注入混频器，请参考MAX2029。

MAX2032不仅具有出色的线性度和低噪声性能，还具有非常高的器件集成度。该器件含有一个双平衡无源混频器核、一个双输入LO选择开关和一个LO缓冲器。片内集成的非平衡变压器允许下变频的单端RF输入(或上变频的单端RF输出)以及单端LO输入。MAX2032需要标称0dBm的LO驱动，电源电流保证小于100mA。

MAX2032与MAX2039/MAX2041 1700MHz至2200MHz混频器引脚兼容，使该系列无源上变频和下变频混频器非常适合两个频段采用相同PCB布局的应用。

MAX2032采用紧凑的20引脚薄型QFN封装(5mm x 5mm)，带有裸焊盘。在-40°C至+85°C扩展级温度范围内，可保证电气性能。
