如何将输出频率变换成为10M～20MHz -

如果没有50MHz频带的接收机，而要使用10MHz频带的短波收音机时，其改造处有以下二点。
▲局部振荡电路的变更
将调整T5可以使频率成为2倍的情况改为可以成3倍。如此，fosc成为12MHz×3×3＝108MHz。变更后Air Band虽然为118MHz，但是主接收机成为10MHz。
其变更的零件如图31所示，将T6变更为FCZ144－10S。
一方面使用Dip-Meter或频率计频器确认，一方面调整Trimmer电容，使fosc成为108MHz。
▲将fIF宽频带化
将T4改为宽频带变压器。由于fIF成为10M～20MHz，因此，不可以使用谐振电路，而使用Toroidal铁芯，变更成为宽频带变压器。

本文引用地址: http://www.21ic.com/app/rf/201005/59278.htm

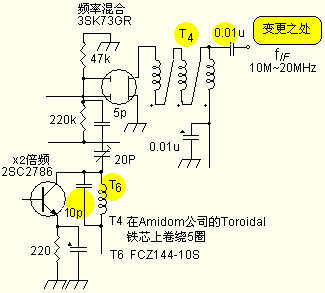

图31 输出频率变为10MHz
(具体的改造方法为将局部振荡电路的频率2倍频改为3倍频。变更变压器T6，T4也变更为宽频带变压器。)

 此时的晶体变换器，其输入频率为AirBand，输出频率成为50MHz频带，但是，经由改变晶体与谐振电路的频率，其输出可以对应HF～VHF频带。
在设计时要注意的点为晶体的基本波与高谐波成分，要想办法使其不成为接收频带内。
所完成的晶体变换器可以连接在旧式的50MHz接收机使用，但是，其放大率略显得高了些。
