采用相同的电容参数、容易改变截止频率的24DB/OCT低通滤波器 -

电路的功能

本文引用地址: http://www.21ic.com/app/rf/201005/59160.htm

多级有源滤波器为获得规定的Q值，可采用滤波器元件设定不平衡的参数和设定相同参数、使反馈放大器具有增益这两种方式。尤其是低通滤波器，现有的系列电容器不容易形成所需的不平衡比，必须由多个电容合成达到规定的容量或专门订制电容。本电路由于可以设定相同时间常数，所以改变截止频率元件也很容易得到。

电路工作原理

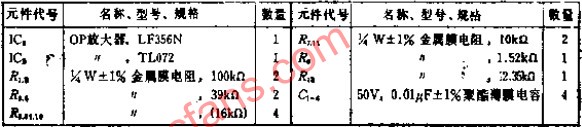

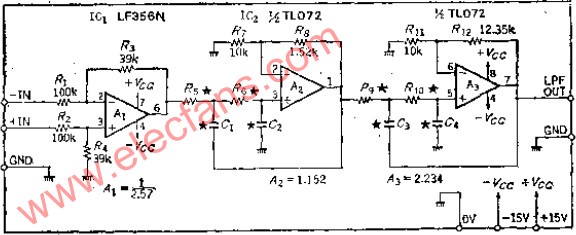

24DB/OCT巴特沃次滤波器由两级构成每级方框中有二节滤波器，为了在-3DB点使两级合成的截止频率规格化，必须把第一级和第二级的Q值分别调制到0.541和1.306，采取以增益来提高Q值的方式时根据AO=3-（1/QN）（N为级数，1，2）计算所需的增益AN。反馈回路接地的电阻为10K时，则可根据R3=（A3-1）*10*10的3次方计算反馈电阻R3、R11，RT为1.52K，R12=12.35K，由于滤波器有了通带增益，所以在输入级A1误差为1/2.53。
