[导读]　本期将简要介绍有关频谱方面的测试——占用带宽。　　定义:占用带宽是指以指定信道的中心频率为中心，包含总发射功率99%能量时所对应的频带宽度。　　测试目的:验证UE的占用带宽是否符合指标要求，避免超

　本期将简要介绍有关频谱方面的测试——占用带宽。

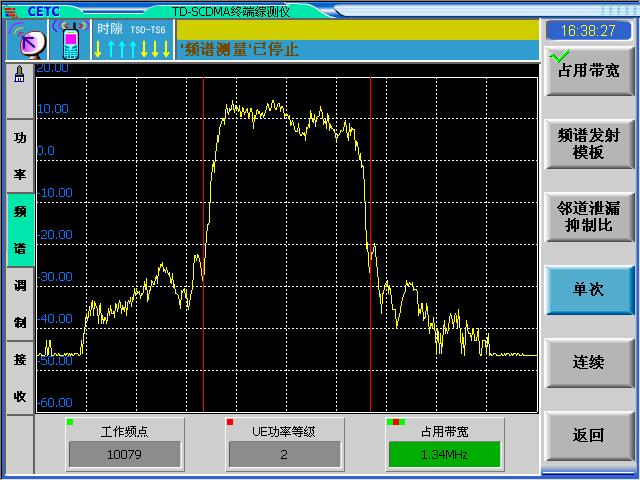

　　定义:占用带宽是指以指定信道的中心频率为中心，包含总发射功率99%能量时所对应的频带宽度。

　　测试目的:验证UE的占用带宽是否符合指标要求，避免超过指标要求的占用带宽增加对其他信道或其他系统的干扰。

　　初始条件：

　　（1）测试环境：normal；参考TS34.122标准clauses G.2.1和G.2.2。
　　（2）测试频点：low range, mid range, high range ；参考TS34.122标准clauses G.2.4。

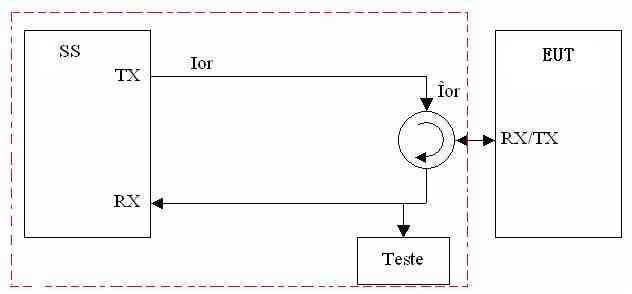

　　测试结构图：如图1所示，测试平台由信号发生器、测试仪、环行器构成，但目前大部分基站是集这三者为一身。简化测试结构如图2所示。

图1

图2

　　测试步骤：

　　（1）设置手机在loopback的测试模式下并按照下表设置参数建立其和基站间的通话。

Parameter	Value/description
UL Reference measurement channel	12,2kbps, according to annex C.2.1
Uplink Power Control	SS level and signalling values such that UE transmits maximum power.
Data content	real life (sufficient irregular)

annex C.2.1

Parameter
Information data rate	12,2 kbps
RU's allocated	1TS (1*SF8) = 2RU/5ms
Midamble	144
Interleaving	20 ms
Power control (TPC)	4 Bit/user/10ms
TFCI	16 Bit/user/10ms
Synchronisation Shift (SS)	4 Bit/user/10ms
Inband signalling DCCH	2 kbps
Puncturing level at Code rate 1/3: DCH / DCCH	33% / 33%
