[导读] 由于天线馈源输出端通常要与带有矩形接口的室外接收单元联接，所以，反射面天线的馈源通常需要一段极化转换器和矩圆过渡波导，如图3-18所示。对于接收采用园极化波的卫星广播信

由于天线馈源输出端通常要与带有矩形接口的室外接收单元联接，所以，反射面天线的馈源通常需要一段极化转换器和矩圆过渡波导，如图3-18所示。对于接收采用园极化波的卫星广播信号，装在接收天线馈源后的极化器先将圆极化波转换为线极化波，再通过矩圆过渡波导将圆波导中的波型变换为矩形波导中的波型，以便与其后的卫星接收高频头（LNB）接口配接。

本文引用地址: http://www.21ic.com/app/rf/201012/73429.htm

图 3-18 极化转换器和矩圆过渡波导

由于圆极化波可以看成是由2个正交、等幅、相位差90°的线极化波分量合成的，所以，极化器的工作原理就是用一个分量移相器使其中一个线极化波改变相位，经一段传输路程后，二个分量的相位变成相同，其合成场变成了线极化波。反射面天线中常采用45°介质片分量移相器或销针分量移相器。它们的移相原理是相同的。

图 3-18 45°介质片分量移相器结构示意图

图 3-19 销钉分量移相器

图 3-20 极化波与移相器的关系

45°介质片分量移相器如图3-18所示。在圆波导内与矩形波导宽边45°角方向上安装一个介质片。假设进入馈源的来波是左旋圆极化波，则可将圆极化波分解为与介质片平行的分量及介质片垂直的分量。由于是左旋，所以超前90°。但在介质片上传输的速度比垂直于介质片的慢，的相位逐渐被延迟。选择合适的介质片长度l，使的相位恰好延迟90°，变成了与同相位，于是合成场变为与介质片成45°夹角的线极化波。由于矩形波导的极化方向与宽边垂直，所以该极化波能进入矩形波导进行传输。用作分量移相器的介质片，一般由微波损耗小的聚四氟乙烯板或聚四氟乙烯纤维板制作而成。片长一般通过实验才能最后确定，二头切成凹状是为了减少波的反射。

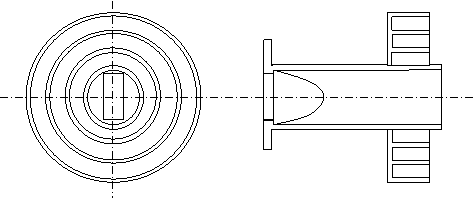

图3-19表示在圆波导内放置两排销钉，构成销钉分量移相器。对于行于销钉所在平面的电场来说，销钉呈容性，使其相速减小，而对垂直于销钉面的来说销钉呈感性，使其相速增加。控制销钉插入深度和销钉的个数，可以做到与同相，将圆极化波转换为线极化波。为了使销钉移相器与波导匹配，销钉的插入深度是渐变的，中间最深，两边最浅。用渐变宽度的月牙形金属片代替两排销钉，也能构成移相器，其基本原理与销钉移相器相同。由于销钉所在平面与介质所在平面一样，都是使与之平行的相位滞后。所以在完成同样的极化方式转换时，销钉平面在圆波导内的取向与介质片的取向是一致的。前馈和后馈天线

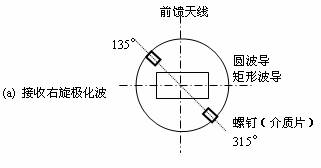

接收各种极化波时，极化器与波导宽边的安置方向如图3-20所示，这是从高频头的矩形波导口向馈源方向看去的。

圆形波导由于结构对称，对波的极化形式没有选择，而矩形波导只允许与其宽边垂直的电场通过，所以波导的宽边必须与电波极化的方向相垂直。

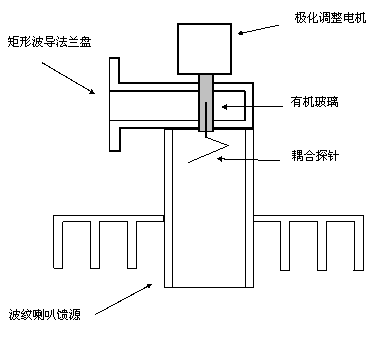

图 3-21 一种可调线极化馈源

一种可调线极化馈源，如图3-21所示。在接收线极化波时，只要调整线极化振子，使之平行于线极化波的极化方向即可。若将振子改为小螺旋，则该馈源接收圆极化波无需加极化器。此外，背射螺旋馈源也是不加极化器而接收圆极化波的。

3.4.3 圆矩过渡波导

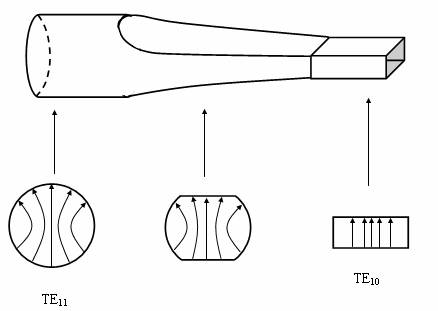

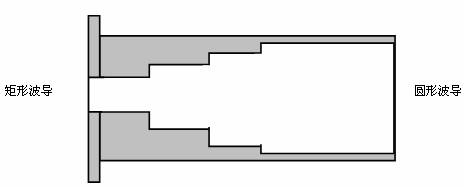

波导型的馈源为了获得旋转对称的方向图，通常以圆波导激励。紧接在馈源后面的极化器也是由圆波导构成的。而大部分的高频头（LNB）的输入端是矩形波导，所以，在馈源的输出端口通常加有一个圆矩过渡波导段，以完成圆波导中的模电磁波到矩形波导中模电磁波的转换。在圆矩过渡波导段中要求引入的不连续性应尽量小，以达到减小馈源的驻波比，改善阻抗匹配的目的。
