分频与倍频电路图 -
来源： 网络用户发布，如有版权联系网管删除 2018-11-13
[导读]图中所示是用运算放大器通用I型组成的分频和倍频电路.能在10HZ~10KHZ频段内工作.图示线路是分频与倍频的基本构成方法,即是一种锁段内工作.图示线路是分频与倍频的基本构成方法,即是一种锁相环的方法.输入频率FM首先经

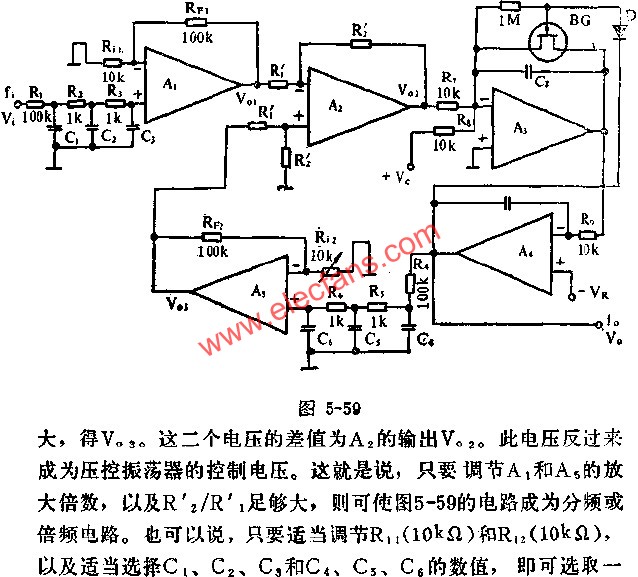

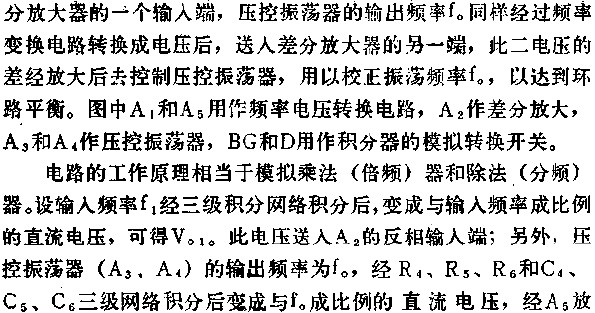

图中所示是用运算放大器通用I型组成的分频和倍频电路.能在10HZ~10KHZ频段内工作.图示线路是分频与倍频的基本构成方法,即是一种锁段内工作.图示线路是分频与倍频的基本构成方法,即是一种锁相环的方法.输入频率FM首先经鉴频电路把频率变换成电压(可用积分电路),然后将此电压送人差
本文引用地址: http://www.21ic.com/app/rf/201010/67317.htm
个M值,一般取正整数或分数.利用这种电路可构成锁相环,如电视机的同步系统,或是某些调频伺服系统.
