变压器电桥原理图 -

来源: 网络用户发布,如有版权联系网管删除 2018-11-13

[导读]平衡臂为变压器的两个副边,当负载阻抗为无穷大时,流入工作臂的电流为
可见,衔铁向不同方向移动时,产生的输出电压Usc大小相等、方向相反,即相位互差180º,可反映衔铁移动的方向。但是,为了判别交流信号的

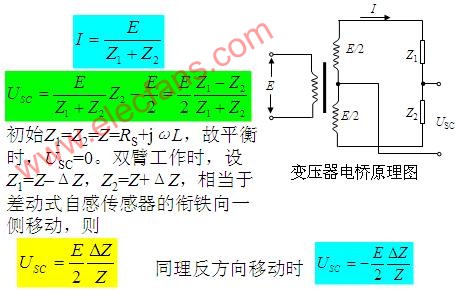

平衡臂为变压器的两个副边,当负载阻抗为无穷大时,流入工作臂的电流为

本文引用地址: http://www.21ic.com/app/rf/201002/53629.htm


可见,衔铁向不同方向移动时,产生的输出电压Usc大小相等、方向相反,即相位互差180º,可反映衔铁移动的方向。但是,为了判别交流信号的相位,需接入专门的相敏检波电路。

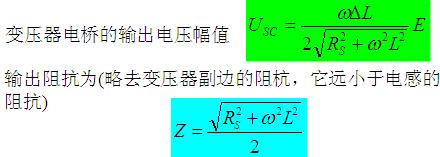

优点:这种电桥与电阻平衡电桥相比,元件少,输出阻抗小,桥路开路时电路呈线性;
缺点:变压器副边不接地,易引起来自原边的静电感应电压,使高增益放大器不能工作。
