互感电路的仿真 -

一、耦合线圈同名端的测定

本文引用地址: http://www.21ic.com/app/rf/201107/89117.htm

1、直流通断法

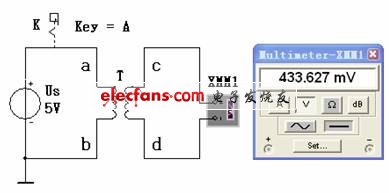

按照图9-1所示绘制仿真电路图，线圈a、b端接5V的直流电压源。打开仿真开关，在闭合开关K后，如果电压表的示数为正值，说明与直流电源正极相联的a端和与万用表正极相联的c端为同名端；如果电压表的示数为负值，说明a和c是异名端。

图9-1  用直流通断法测定同名端

2、交流电压法

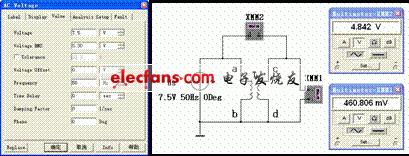

按图9-2所示绘制仿真电路，电压源 是幅值7.5V(有效值 )、频率 的正弦电压，测出 、 ，判断同名端。

图9-2 用交流电压法测定同名端

二、测定互感系数

按图9-3所示绘制仿真电路， 取幅值为 、频率为 的正弦电压，测出顺接电流 和反接电流 ，求出互感系数 。

图9-3 测定互感系数的仿真

三、耦合系数的测定

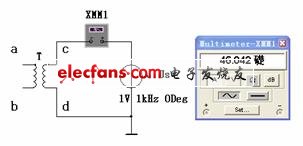

按图9-4（a）所示绘制仿真电路， 取幅值为 、频率为 的正弦电压，将交流电流表串入电路测出电流 ，并利用公式 求出自感系数 ；绘制图9-4（b）所示的仿真电路，测出电流 ，并利用公式 求出自感系数 。根据 计算出耦合系数。

（a）

（b）

图9-4 测定自感系数的仿真
