PC机与单片机通信应用 -

本文是关于计算机与单片机的通信实验的应用。主要包括实验原理阐述、硬件电路图、源程序等

　　目录：

本文引用地址: http://www.21ic.com/app/rf/201208/138841.htm

　　1、单片机串口通信的应用

　　2、PC控制单片机IO口输出

　　3、单片机控制实训指导及综合应用实例

　　4、单片机给计算机发送数据：

　　［实验任务］

　　单片机串口通信的应用，通过串口，我们的个人电脑和单片机系统进行通信。

　　个人电脑作为上位机，向下位机单片机系统发送十六进制或者ASCLL码，单片机

　　系统接收后，用LED显示接收到的数据和向上位机发回原样数据。

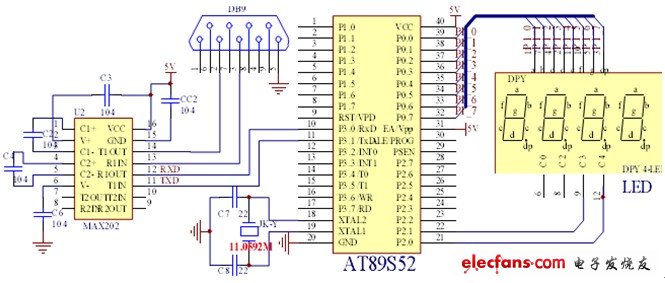

　　［硬件电路图］

　　［实验原理］

　　RS-232是美国电子工业协会正式公布的串行总线标准，也是目前最常用的串行接口标准，用来实现计算机与计算机之间、计算机与外设之间的数据通讯。

　　RS-232串行接口总线适用于：设备之间的通讯距离不大于15m，传输速率最大为20kBps。RS-232协议以-5V－15V表示逻辑1；以+5V－15V 表示逻辑0。 我们是用MAX232芯片将RS232电平转换为TTL电平的。 一个完整的RS-232接口有22根线，采用标准的25芯插头座。我们在 这里使用的是简化的9芯插头座。

　　注意我们在这里使用的晶振是11.0592M的，而不是12M。因为波特率的设置需要11.0592M的。
