简单网络管理协议的研究与应用 -

1 引言
    简单网络管理协议SNMP(Simple Network Management Protocol)是由Internet工程任务组织IETF (Internet Engineer-ing Task Force)研究小组为解决Intemet上的路由器管理问题而提出的。SNMP是一系列协议组和规范，可提供一种从网络设备中收集网络管理信息的方法。 SNMP也为设备向网络管理工作站报告问题和错误提供方法。

本文引用地址: http://www.21ic.com/app/rf/200909/47116.htm

2 SNMP体系结构简介

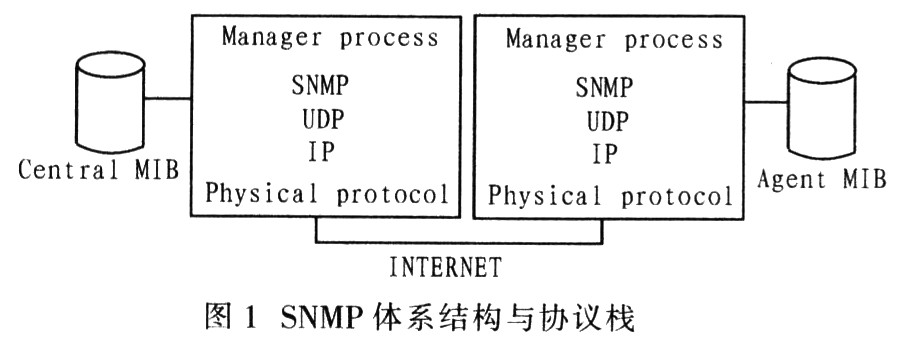

    图1为SNMP体系结构与协议栈。

2．1 SNMP消息类型

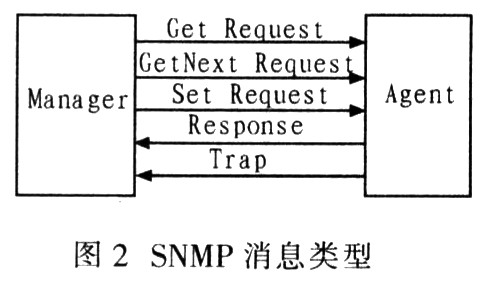

    SNMP消息类型提供请求与响应的交互形式，其中：(1)Get Request：管理站用来检索代理管理信息库中的标量对象值；(2)GetNext Request：管理站用来检索代理管理信息库中的当前标量对象的下一个对象值；(3)Set Request：管理站用来设置代理管理信息库中的标量对象值；(4)Response：代理用于发送管理站对代理的请求；(5)Tmp：代理用于向管理站报告管理对象的状态变化。图2为SNMP消息类型。

2．2 SNMP PDU协议数据单元结构

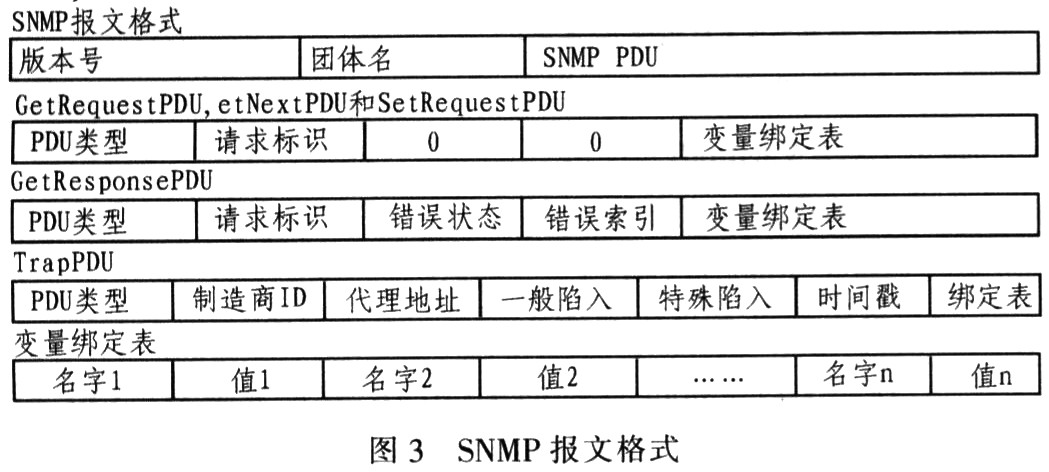

    图3为SNMP报文格式。SNMP PDU协议数据单元结构描述如下：

2．3 ANS．1和BER

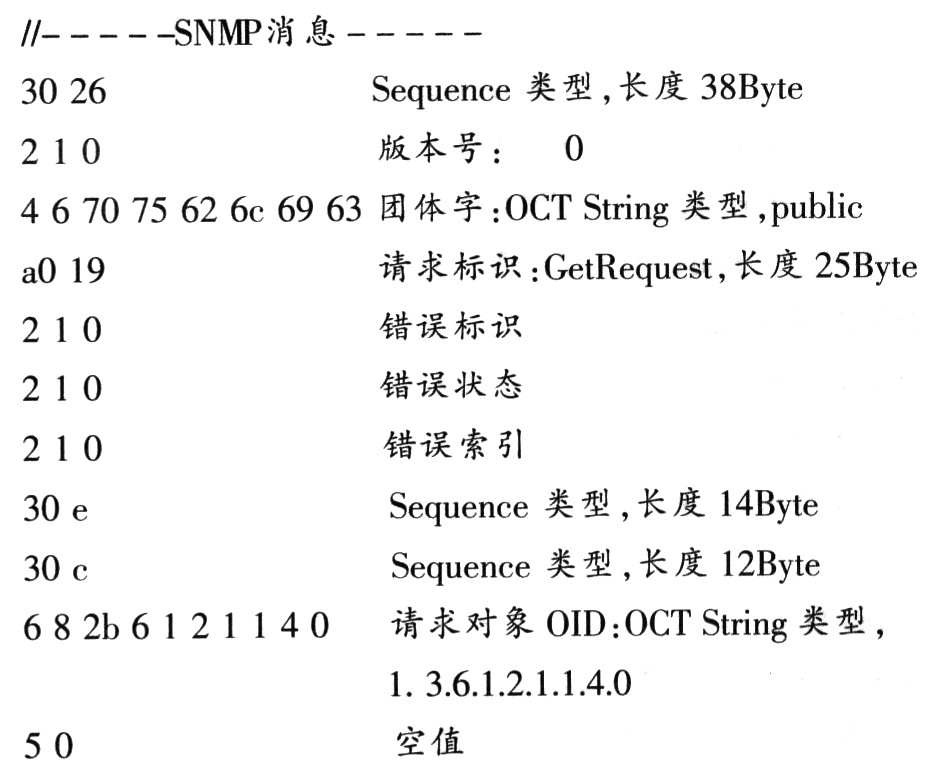

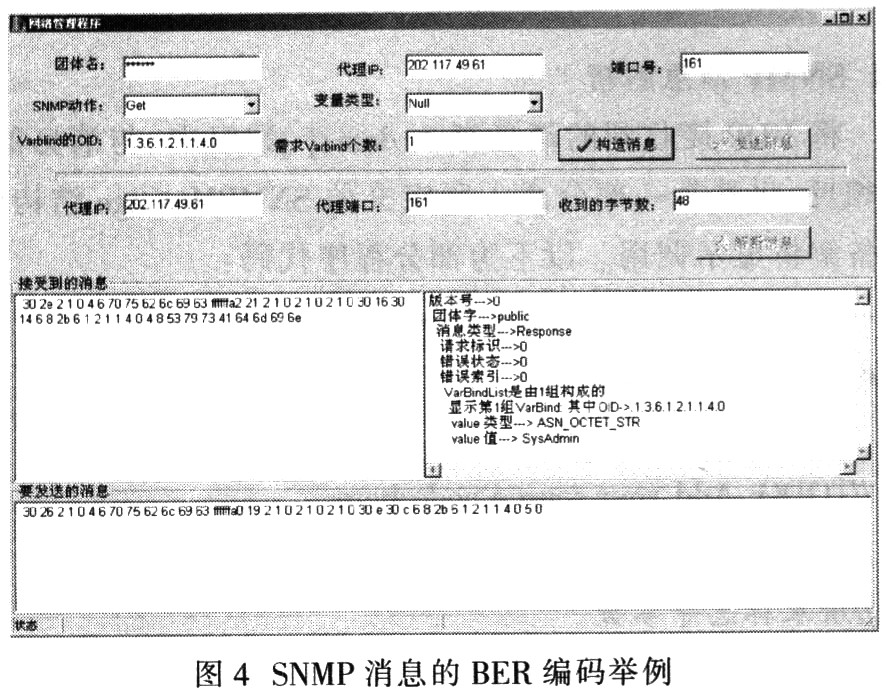

    抽象语法表示(ANS．1)是一种形式语言，可提供统一的网络数据表示，用于定义应用数据的抽象语法和应用层协议数据单元结构。在OSI和SNMP的管理信息库都是用其定义的。基本编码规则(BER)用ANS．1定义的应用数据在传输过程中要按照一定的规则转换成比特串。图4给出了SNMP消息的BER编码实例(对代理202．117-49．61的Get请求)。

2．4 RFC1213管理信息库MIB
    RFC1213定义MIB-2管理对象的核心集合，这些对象在任何SNMP系统必须实现。管理信息结构说明了定义和构造MIB的总体框架，以及数据类型的表示和命名方法。SMI只允许存储标量对象和矢量对象(表对象)，不支持复杂的数据结构。其提供标准化技术表示管理信息如下：(1)SNMP所有的管理对象组织成分层结构；(2)提供结构化的信息组织技术；(3)提供命名机制。树中的叶子结点都有一个分层的编号。叶子结点代表实际的管理对象，从树根到树叶的编号串联起来，用圆点隔开，形成管理对象标识符。
2.5 UDP协议

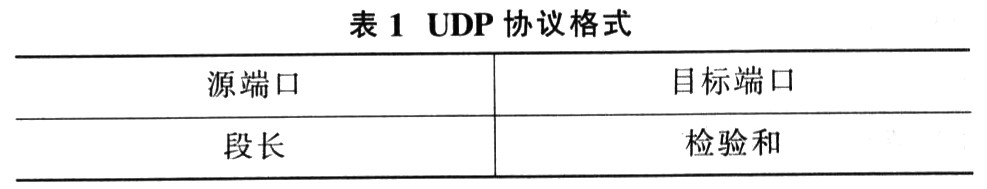

    用户数据报协议UDP(User Data Protocol)是一个面向无连接的协议，其传输效率较高。协议格式如表1所示。在SNMP代理中，常用161作为SNMP消息接收；162为AgentSNMP消息响应。

3 SNMP编程与测试环境
    SNMP要求的编程环境有：Java；C／C++；Borland C++Builder6。该程序选用Borland C++ Builder6编程环境。而SNMP的测试环境要求：(1)Windows SNMP服务：Windows NT／Win-dows 2000／Windows XP的网络监视服务提供SNMP代理，端口：161；(2)AdventNet SNMP服务：AdventNet公司的SNMP代理。端口可自己设定；(3)AdventNet SNMP MIB Browse：AdventNet公司的SNMP动作测试工具；(4)Sniff软件是一个很好的网上抓包程序，用来分析发送和接收的SNMP消息。

4 SNMP编程实现
4．1 SNMP消息分析

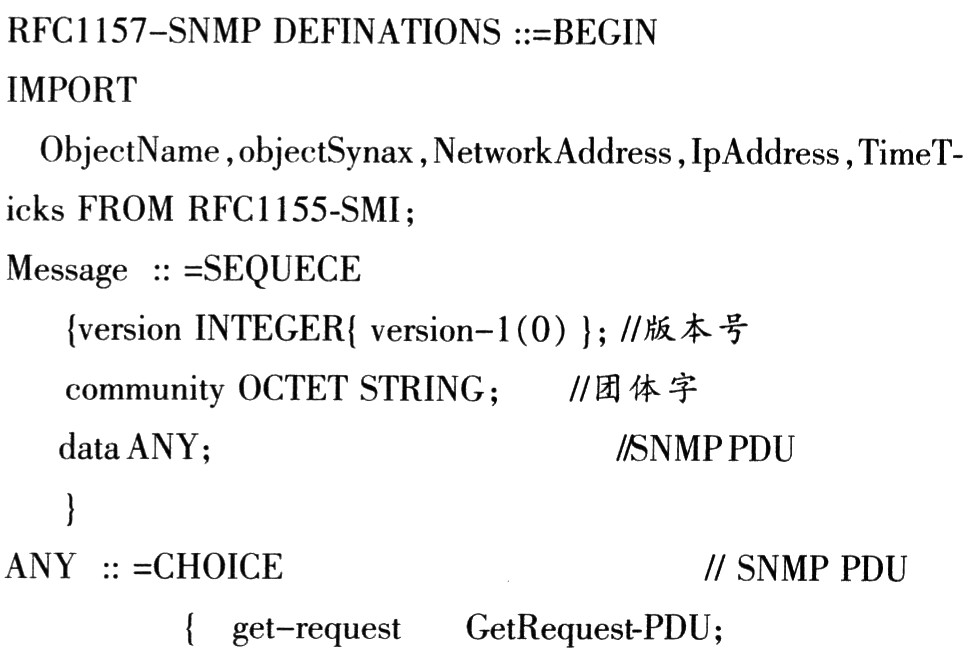

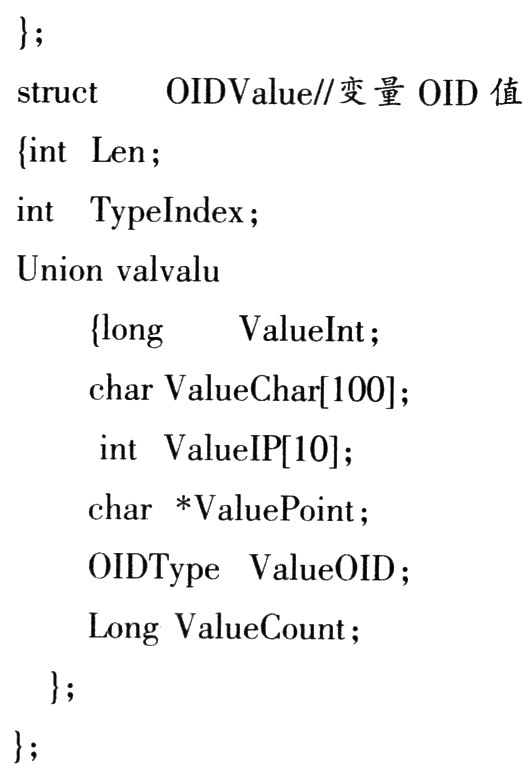

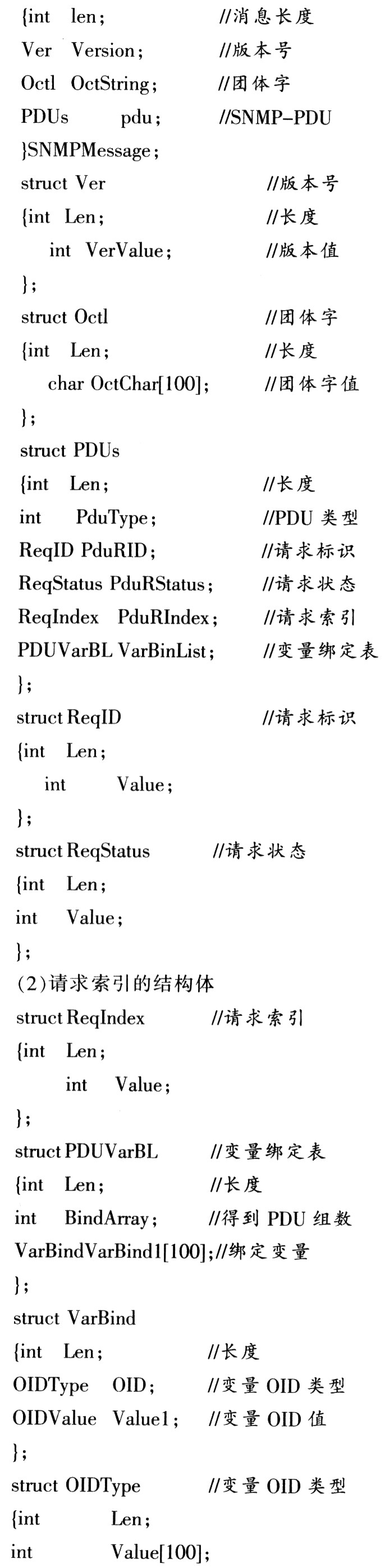

    通过对SNMP协议的理解在C++Builder中将其定义为以下结构体类型；分别完成对消息的构造和解析。

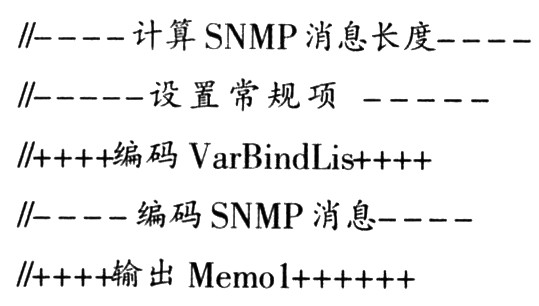

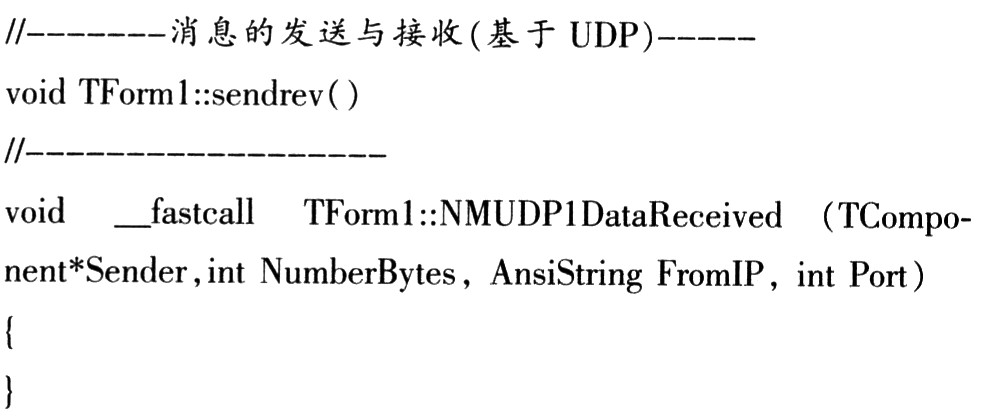

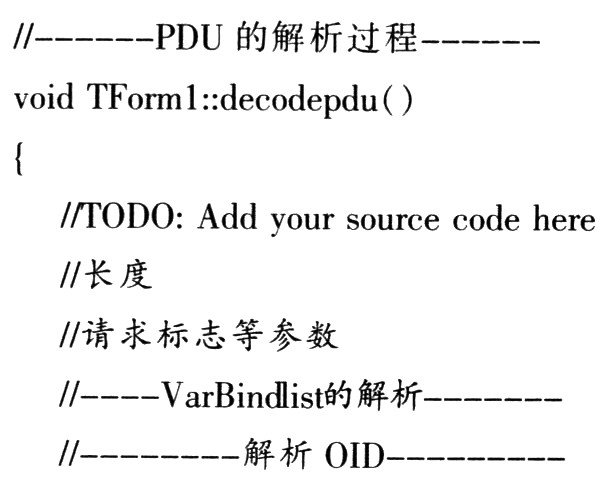

    (1)消息结构的结构体
