40瓦调频广播放大器原理及电路 -

此放大器是依据‘为调频广播设计的40瓦宽频VHF无线电功率放大器’译而成。

本文引用地址: http://www.21ic.com/app/rf/201004/57764.htm

电路的指标和特点：

• 40W 输出功率
• 88-108 MHz 频率范围
• 20dB 增益
• +28V 3A  DC电源
• 效率高（70%，MOSFET AB类放大器）
• 元件少
• 输出低通滤波器 (LPF)

电路图

元件清单

注释：

1. FEC 型号仅供参考。
2. Metal clad 高频电容具有电感极小的短粗引线。
3. 输入电路的电感线圈可以更小，但为了制作方便，采用了和输出电路同样大的线圈。

放大器照片

准备一块 100 x 85mm 的双面印刷电路板（PCB）。
钻一个FETFET功率管可穿过的孔。
在PCB上钻4-6个孔，以将PCB固定在铸铝屏蔽盒中。
设计好如何装置、固定散热器及其风扇。
在铸铝屏蔽盒上设置电源、输入、输出所需要的插座孔。
参考上照片和电路图在PCB割出焊接区。PCB的背面和正面大部分面积是地线。
焊接元件。
将输出低通滤波器部分用铜片（或印刷电路板）与放大电路部分屏蔽隔离开。
输出低通滤波器的作用：滤波器是用来过滤高次谐波的，以减少对临近电台造成的干扰，这对大功率射频输出相当重要。例如，假设三次谐波的幅度比是-30dB。当放大器是1W时谐波功率是1mW，不算什么；但当放大器是40W时谐波功率就是40mW，干扰就是问题了。本电路的谐波抑制大于50dB。如果你不涉及干扰的问题，可以不用输出低通滤波器。

调试

偏置调整：

输入端用50欧姆电阻短路（注意：此电路在未接输入的的情况下会自激振荡），将所有可变电容调到中间，将R1调到电压最小。接上+28V电源，此时的电流应该是14mA左右。调整R1使供电电流为115mA。如果你发现电流突然增加很多，说明电路自激振荡，需要多加屏蔽隔离。

输入输出匹配调整：

推荐设备：
限流电源 (+28V, 3A)
50W VHF 假天线负载
500mW-1W FM 发射机
RF 40dB衰减器
RF 功率表
RF 频谱仪和网络分析仪
　

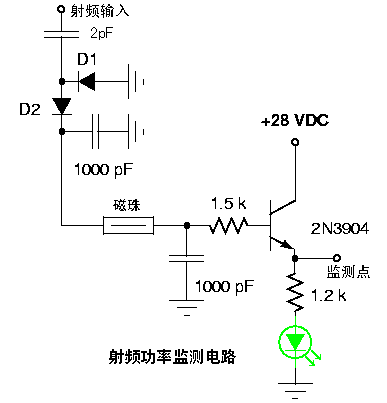

如果你有RF频谱仪和网络分析仪，可使用这些仪器调整。没有这些仪器也不要紧；在输入端通过FM发射机加入500mW-1W的射频信号，在输出端接一个50W假负载，并通过一个40dB衰减器用一台RF功率表测量输出功率。如果你没有RF功率表，干脆就用右面的检波电路测量监测点的电压。设定发射机的发射频率，调节微调电容C1、C2、C4、C11、C12，使放大器的输出功率为最大。
