引言

本文引用地址: http://www.21ic.com/app/rf/201109/92764.htm

　　交互式电子技术手册系统(IETM)作为现场级维修的一项重要保障资源，为现场级维修提供充分的信息支持。


　　IETM设计定位分析

　　IETM主要应用于装备的维修保障阶段，最适用于维修手册，可以通过交互方式指导维修人员现场进行故障诊断、隔离。IETM的对象是CALS(计算机辅助后勤保障)中所定义的产品技术数据部分，包括产品保障数据和产品定义数据。

　　IETM通用设计与开发体系构成

　　IETM通用设计与开发环境主要分为开发和运行两个平台，开发平台用于IETM的创作，运行平台完成IETM的浏览。

　　在电子装备设计阶段，设计人员可以将各类CAX(计算机辅助设计、制造、工程等)的工程数据通过IETM开发平台电子化、标准化，并可以载入相关的诊断策略，通过IETM开发平台的发布功能形成可供维修人员使用的电子手册。

　　IETM通用设计与开发环境支持4~5级交互式电子技术手册的开发过程，以层次数据库来存储手册内容，利用模块对技术资料的信息单元进行描述。

　　IETM信息结构和数据模型

　　在IETM开发中，IETM的数据模型标准化是一个重要的问题。IETM数据模型是对不同设备的使用和维护过程中所需技术信息进行规范分类的信息模型。

　　IETM通用设计与开发环境参考了IETM的国际标准MIL-PRF-87268、MIL-PRF-87269，并结合国内装备的特点制定了IETM数据结构标准。所有数据以粒状方式保留，可以方便进行引用和链接，保证了数据更新的一致性、复用性和开放性，如图1所示。

　　图1 IETM开发环境的数据结构

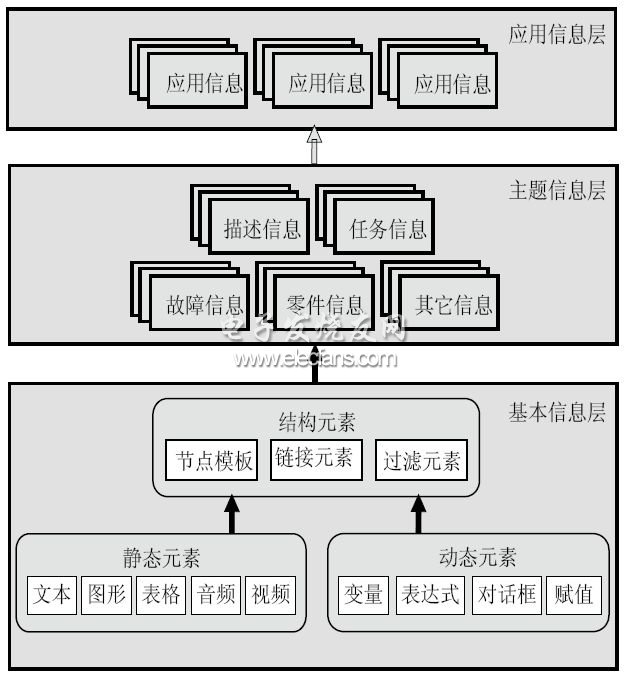

　　以我军装备的使用和维修实际为基础，借鉴美军经验，本文建立了基于主题的数据模型。模型的结构

　　基于主题的数据模型，是按照应用主题对装备的技术信息进行组织和分类，代表了技术信息的功能类型。装备的信息模型可分为基本信息层、主题信息层、应用信息层三层。基本信息层包括了IETM的所有基本元素的标准模型，由文本、图形、表格等基本信息组成。主题信息层是在基本信息层基础上，定义装备可通用的描述信息、任务信息、故障信息和零件信息。应用信息层利用主题信息层的几种通用信息模型进行组合，构建用户需要的应用信息。

　　关键技术解析

　　标准数据导入导出技术

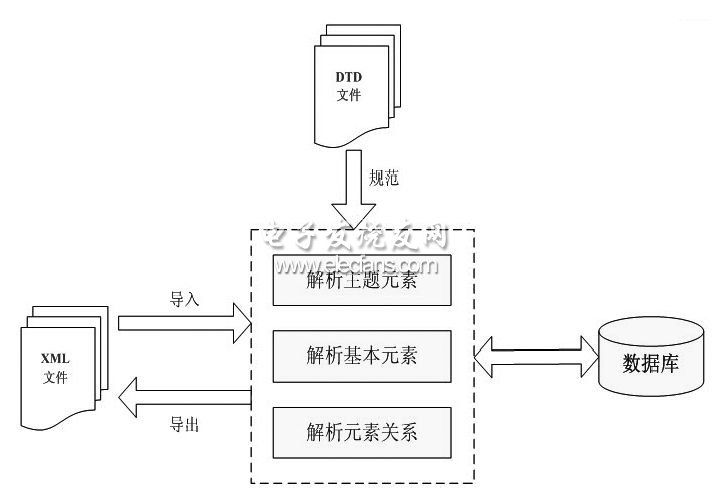

　　标准数据导入导出功能可以帮助实现IETM信息数据的复用和共享功能，其层次结构如图2所示。

　　图2 标准数据导入导出层次结构图

　　通过XML文件和DTD文件解析其中的主题元素、基本元素以及它们之间的关系，并将其保存到IETM的数据库中，这样项目管理功能就可以载入该数据库对其进行修改编辑。同样，也可以依据DTD文件将数据库中的信息导出成符合海军标准的XML文件。

　　TEAM故障诊断策略导入技术

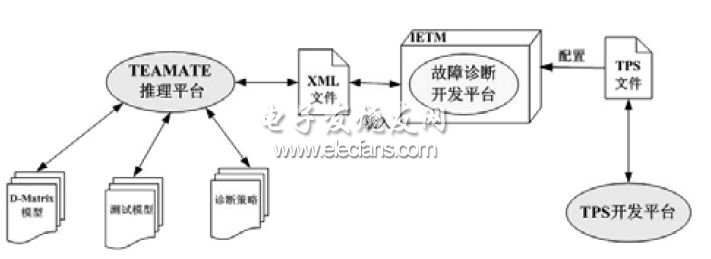

　　TEAMS诊断策略文件可以直接导入到IETM通用开发平台中，其层次结构如图3所示。

　　图3 故障诊断策略开发层次结构图

　　IETM通用开发平台通过加载TEAMS的XML文件，解析XML文件格式，从而得到其中的测试模型、诊断策略、依赖矩阵等并生成相应的策略树。由于TEAMS诊断节点只对诊断规则进行了描述，没有执行具体的测试过程，所以在开发的过程中需要为某些节点配置执行测试所需的TPS文件，这样才能在IETM使用中完成自动诊断过程。

　　TPS-COM的封装与加载技术

　　为了实现诊断过程的准确定位与运行，IETM提供了TPS流程的载入功能。该功能可以根据TPS流程文件格式，进行相应的提取、转化和编译，自动转化生成IETM可以识别的COM流程，并将生成的COM流程放入流程数据库中进行统一管理，以供IETM开发和运行使用。

　　该功能核心部分是TPS流程文件向COM流程转化的过程。该过程可以自动完成流程文件的识别、流程结构的解析、流程入口的生成、流程步骤的组织以及测试结果的提取。最后生成的COM流程要相应产生流程运行接口RUN()和结果返回接口RESULT()。同时，在整个生成过程完成后，要自动产生接口参数配置文件，供IETM开发过程使用。

　　结语

　　IETM通用开发平台通过标准化技术集数字化技术、因特网技术和人工智能技术于一体，将推动装备保障的数字化和信息化，带来巨大的军事效益和经济效益。
