七步diy完成复古蓝牙无绳电话 -

蓝牙耳机现在十分普遍了，DIY了一个复古的蓝牙听筒，看看他怎么七步diy完成复古蓝牙无绳电话的。


本文引用地址: http://www.21ic.com/app/rf/201208/137995.htm

　　工具/原料

　　旧蓝牙耳机一枚，复古电话听筒(扬声器和话筒带圆盖的那种，可拆卸)，5毫米蓝色LED灯，LED底座，开关按钮，直流电源插口，带匹配的插头，成股电线，一千欧姆的电阻器，钻头，喷胶枪，万用电表，带通路测试仪的那种，小螺丝刀，焊铁，钢丝钳

　　步骤/方法

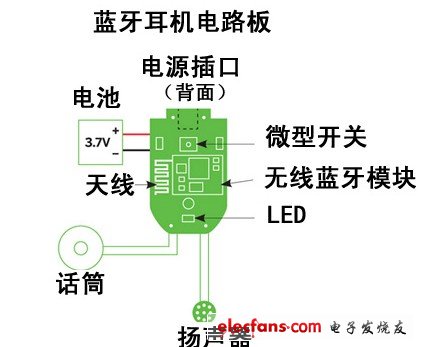

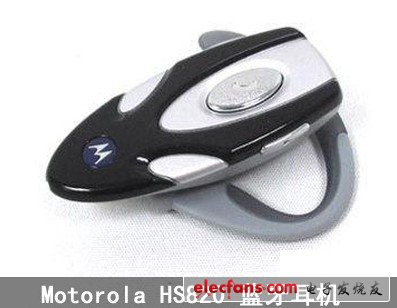

　　拆开蓝牙耳机，只要拧掉几颗螺丝把外壳打开，取出PCB电路板就行了。下面的电路板草图清楚地显示了扬声器，麦克风和电池的连接情况。

　　电池的正负极很重要，所以一定要搞清楚正极线(红色)走哪儿。从电池开始，给所有的电线进行解焊。不是所有的蓝牙耳机都一样，不过一般都会有这些部件。

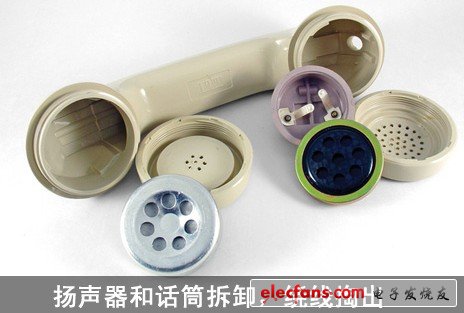

　　把复古听筒的扬声器和话筒圆盖拆下来。再把里面所有的绕线掏空放一边。听筒靠弹簧固定，所以拆的时候要小心。掏出来的线你可以在后面用，但是焊接之前还得先把它们理顺，怪麻烦的。建议另准备新线。

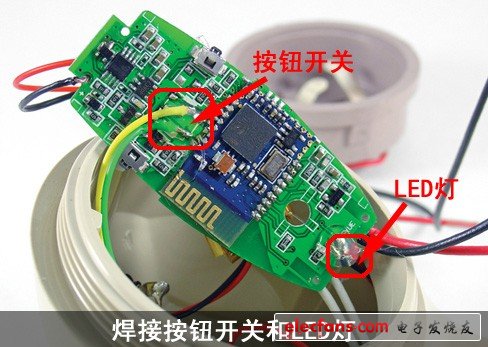

　　给电路板上原有的开关和LED解焊，再把新的按钮开关和LED灯的焊在相应的位置。

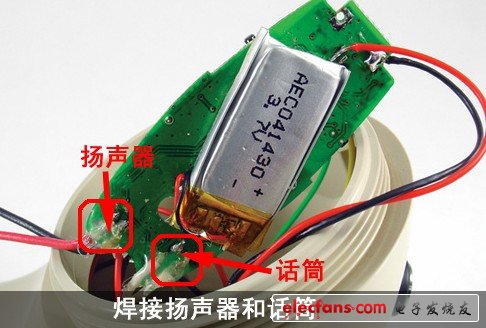

　　第四步：把扬声器和话筒的连线焊接在电路板上，可以参照草图进行。为了声音效果更好，加了一个电阻器在扬声器终端，这样声音不会太大或者失真。

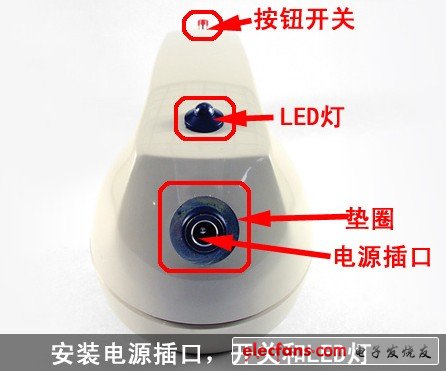

给原来的电源连接线解焊，为了找到接地针脚，用万用电表测试负极电池夹和每个针脚之间的通路。在听筒上找合适的位置钻孔，安装直流电源插口，还有之前焊接好的LED灯和按钮开关。因为安装电源插口的开口比较大，套了一个垫圈加固。再把电源插口连线焊在电路板上。

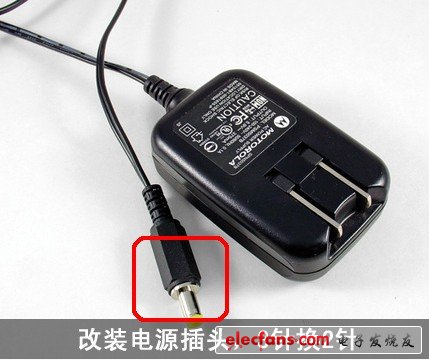

　　蓝牙耳机的充电器插头是3针的，但是真正充电的只有2针。把原来的插头切掉，换上跟电源插口相匹配的插头。

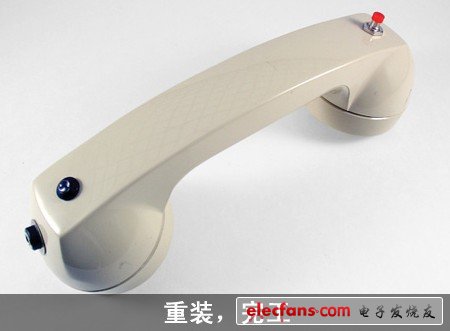

　　把电路板装在听筒扬声器处，把之前扬声器和话筒以及塑料圆盖装回去。然后把听筒和你的手机进行蓝牙配对，打电话进行测试。如果有问题的话，很可能是电线正负极弄错了，只能再进去把线进行调整。
