多协议接口模块在通讯管理机中的应用 -

工业现场常同时用隔离RS-232和RS-485，常规方案是用两个隔离DC-DC配合信号隔离电路设计。ZLG的MPM集成RS-232和RS-485接口，电源、RS-232、RS-485之间相互隔离，可简化类似的应用。下面以通讯管理机为例说明。

本文引用地址: http://www.21ic.com/app/rf/201706/724379.htm

通讯管理机的接口电路简述

通讯管理机在电力系统中可以采集多个子系统的数据，通过集中处理和回执，完成电力系统中的数据交互。对外通常需要集成多路RS-232、RS-485、CAN、以太网接口等。

图1 通讯管理机应用拓扑

通讯管理机对于嵌入式主控CPU的接口资源要求较高，常常需要通过各种方式来扩展通讯接口;同时电力通讯设备工作环境较为复杂，对于隔离抗干扰性能有刚性需求。但按常规的设计方案，采用分立的隔离DC-DC、信号隔离、收发器、保护电路等设计出的接口隔离电路占用PCB面积大，物料采购的种类繁多，也不便于单独测试通信接口的性能。

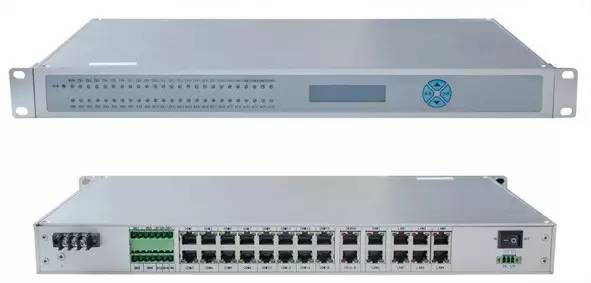

图2 常见的通讯管理机

MPM的特性与通讯管理机的结合应用

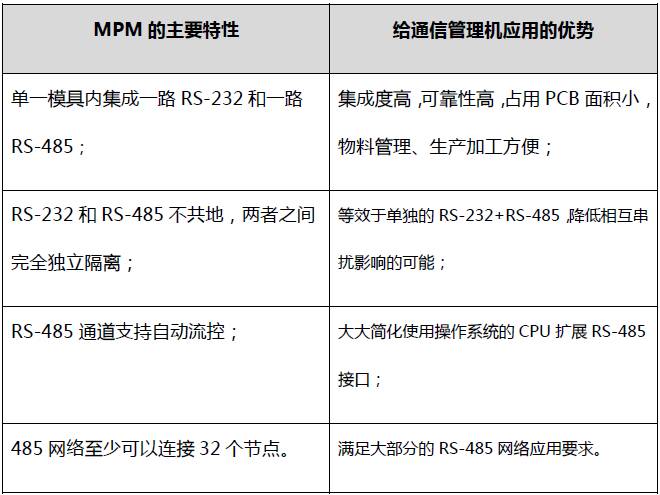

ZLG致远电子的MPM系列模块创造性的将常用的RS-232和RS-485结合在一起，结合通信管理机的应用，带来的额外优势主要如下表：

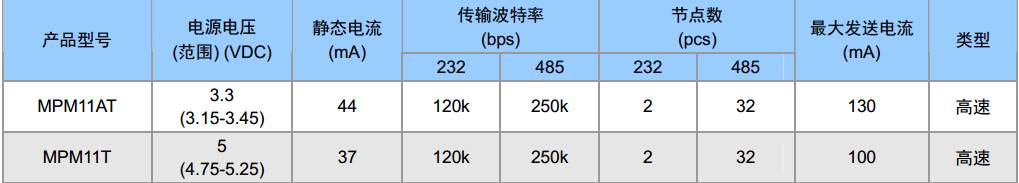

MPM的部分细节电参数细节如下：

图3 MPM模块选型表

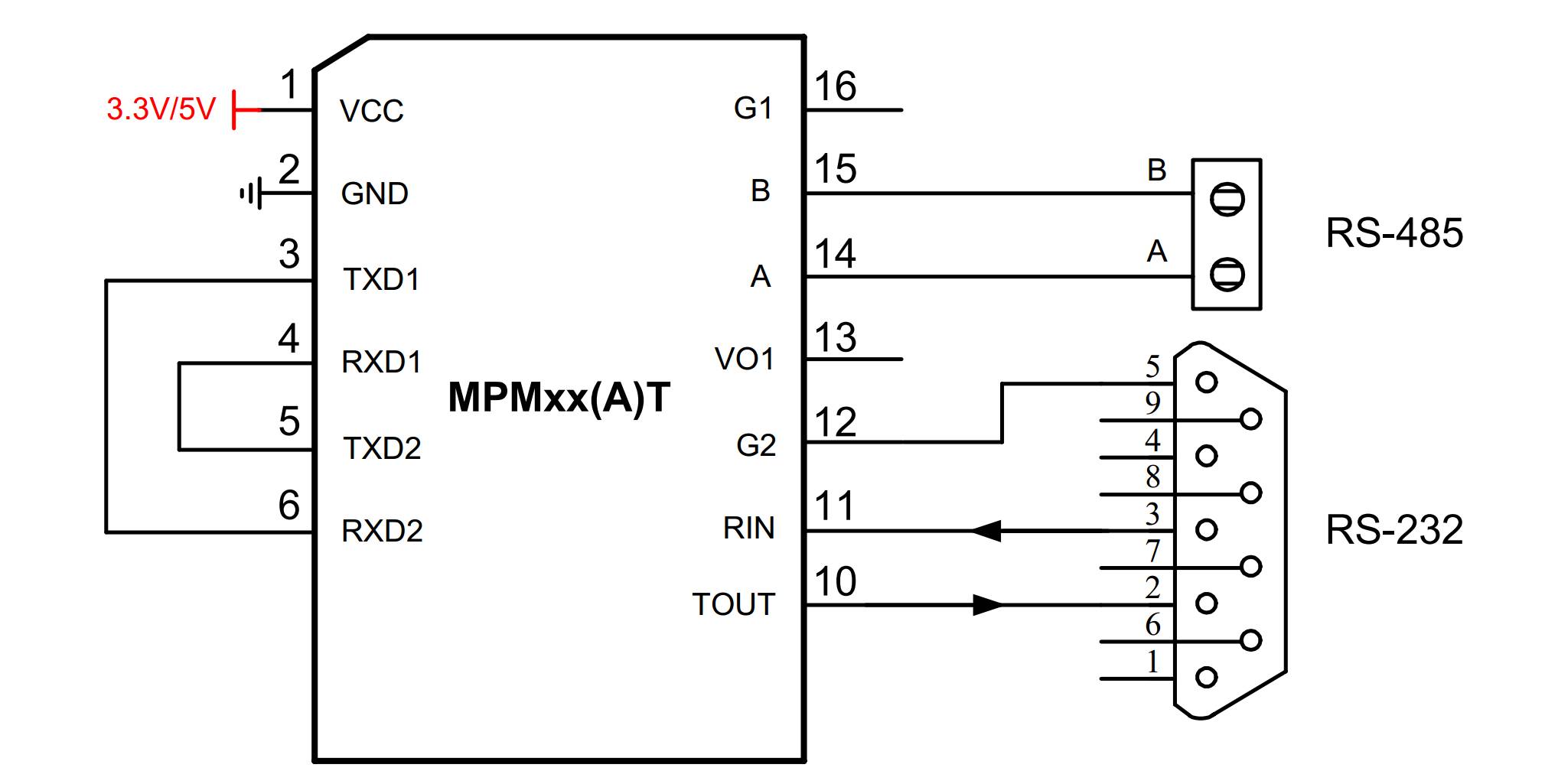

MPM接成RS-232转RS-485的应用

因为MPM的RS-485支持自动流控，即意味着只需要TXD、RXD即可完成RS-485的通信。因此，把MPM产品RS-232和RS-485的UART口交叉连接，即支持RS-232转成RS-485，同时RS-232和RS-485之间同样带完整的电气隔离，对于调试串口、隔离总线干扰等的应用非常方便，如下图。
