宽带RF设计 -

随着技术应用的不断普及发展，宽带射频(RF)设计将成为2014年的一个关键问题。目前，许多应用中均采用了高频、高速转换器设计。随着雷达、无线基础设施和仪器仪表不断突破界限，要求使用高速、每秒千兆采样(GSPS)、8至14位分辨率转换器。

本文引用地址: http://www.21ic.com/app/rf/201402/205910.htm

由于现有超高速数据转换器的动态范围、噪声性能不足、电路设计和应用复杂，在DC至2GHz频带采用简化系统的宽带RF采样架构在许多性能敏感型应用中受到了限制。 工程师们重视更高输入带宽和相应的动态性能，因为这意味着： RF信号路径中更少的频率转换级;更易于管理频率计划;RADAR系统中获得更好的分辨率;以及增强系统性能和功能。

需要注意的是，为了“配合”您的特殊应用需要满足很多参数。 您的设计中需包括的一些关键因素有：

· 打好基础，即针对设计选择正确的GSPS转换器

· 务必记住转换器的全功率带宽与“可用或采样”带宽是不一样的。

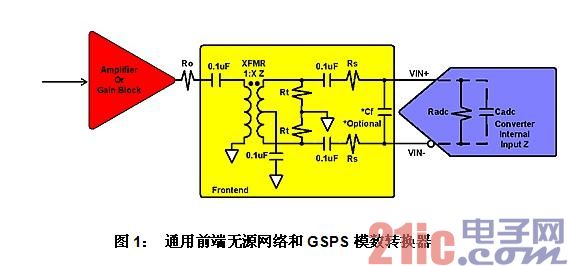

· 选择前端拓扑： 放大器(有源)或变压器(无源)，先提是知道应用带宽和高速ADC

· 例如，如果高速ADC用于优化二阶线性度，这时相位失衡就变得很重要了，这需选择一个专用巴伦。

· 考虑前端设计，优化获得最佳结果。 如今，采用100 MS/s转换器实现每个频率均匹配前端几乎不可能，更不用说那些1000MHz以上的带宽了。

 务必记住，这些只是下次设计宽带RF应用时需要获得的许多参数中的一小部分而已。即使选择了巴伦，也不要因为糟糕的布局技术而浪费其性能，同时要慎重考虑网络的正确匹配。
