50~150MHZ高频VCO电路功能及工作原理 -

电路的功能

本文引用地址: http://www.21ic.com/app/rf/201202/106670.htm

本电路是50~150MHZ高频电压控制振荡器，可在通信机、信号发生器等高频电路中与PLL电路配合使用。

若在控制电压端加4~5V的直流置偏，使话音等信号在这里加权，则可作为FM调制器使用。

电路工作原理

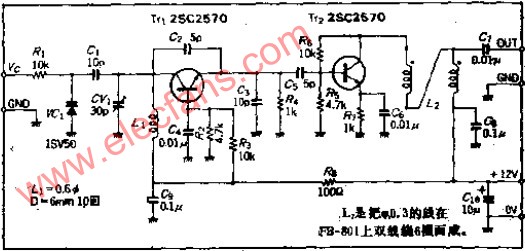

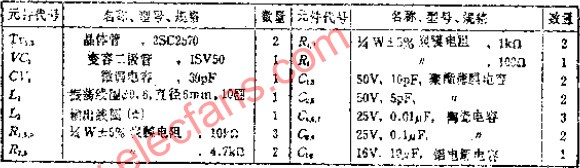

本电路是高频的科尔皮兹振荡电路，线圈L1有两个抽头，制作简便，通过确定振荡频率并且经过试验来决定L1值。用变容二极管直接改变谐振频率，使VCO工作，振荡信号可从TR1射极输出，若从兼作缓冲器的输出放大器TR2输出L2起阻抗变换变压器的作用，L2由φ0.4的漆包线在环环形铁芯上双线10圈而成。
