实现CH341与BUS并口应用电路介绍 -
来源： 网络用户发布，如有版权联系网管删除 2018-11-17
[导读]图中通过74LS373 进行地址锁存，比MEM并口方式能够提供更多的地址线，如果外加地址译码及
片选电路，那么就能够控制更多的A/D、D/A、I/O 扩展等并口电路。BUS 扩展方式的应用电路与MEM
方式类似，硬件方面的区别在

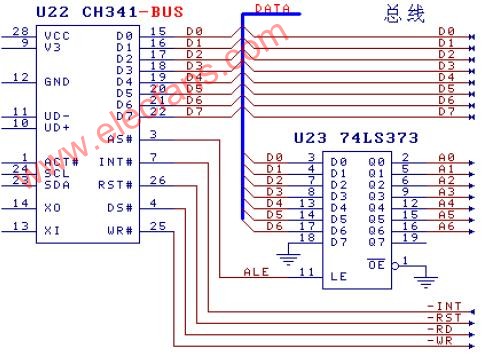

图中通过74LS373 进行地址锁存，比MEM并口方式能够提供更多的地址线，如果外加地址译码及
片选电路，那么就能够控制更多的A/D、D/A、I/O 扩展等并口电路。BUS 扩展方式的应用电路与MEM
方式类似，硬件方面的区别在于BUS方式拥有更多的地址线，软件方面的区别在于BUS方式更适宜在
不同的I/O 端口地址之间进行频繁切换。
