Power Integrations推出具备更多保护功能的超紧凑1200 V/1700 V

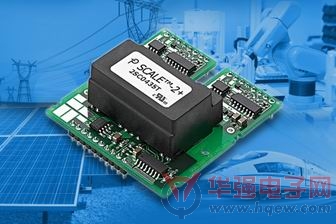

>　　Power Integrations今天推出最新一款SCALE?-2+双通道IGBT驱动核2SC0435T2G1-17，该驱动核是其功率范围内最紧凑的产品，其尺寸为57.2 x 51.6mm，高度仅为20 mm。新的SCALE-2+技术能够在短路时实现软关断(SSD)，而无需使用额外的元件。这一技术对于低杂散电感应用特别有用，因为此类应用可以不采用高级有源钳位(AAC)。如果需要，该驱动核也可以提供高级有源钳位。2SC0435T2G1-17驱动核可驱动所有标准1200 V和1700 V IGBT，而且它还支持多个驱动器直接并联，使其能够很容易地实现大功率的逆变器设计，并可支持多电平拓扑应用。



　　2SC0435T2G1-17具备双通道驱动核所必需的所有元件及功能，例如隔离的DC/DC电源、短路保护、AAC或SSD以及原方和副方欠压保护。新的EMC稳定性设计使其即使在要求严苛的工业环境中也能安全可靠地运行。驱动器的原方与副方隔离，两个输出通道之间也隔离。在环境温度85℃以下，每个通道可提供±35A的峰值输出电流和4W驱动功率，并且对开通电压进行稳压，无论输出功率如何都使其保持在稳定的+15 V。



　　Power Integrations大功率产品高级总监Michael Hornkamp表示：“我们高度集成的SCALE-2技术能够省去约85%的传统驱动器所需的元件，从而设计出尺寸更小、可靠性更高且具高性价比的产品。”



　　新的2SC0435T2G1-17双通道IGBT驱动核具有3.1mm的连接器管脚长度，使其非常适合厚度为2mm的PCB板。该产品符合RoHS标准，并且通过了UL508C和UL 60950-1认证。其爬电距离和电气间隙满足IEC60664-1中OV2和PD2下的加强绝缘标准。

　　
