ADI推出四通道、2.4 GSPS、16位数DAC AD9154-EMBEDCC资讯-

>　　Analog Devices, Inc. 最近推出四通道、2.4 GSPS、16位数模转换器(DAC) AD9154，该器件在100 MHz至300 MHz频段内具有业界领先的动态范围性能，可用于复中频发射机。高度集成的四通道、16位DAC AD9154是同类产品中唯一片内集成PLL(锁相环)和八通道JESD204B接口的器件。这些特性组合可让设计人员采用单个器件满足多载波GSM和LTE发射器针对无线宏基站、点对点微波无线电、军用无线电和无线电测试设备的全部设计要求。这款最新的转换器集成一系列针对复中频发射应用优化的特性，包括复数数字调制、输入信号功率检测以及增益、相位与失调补偿。



　　四通道、2.4 GSPS、16位DAC AD9154设计为可针对一对I/Q数字输入信号进行上变频，从而在一对片内DAC内核的输入端产生复中频信号。这款新器件具有多种插值模式，可将数字信号的采样速率提升至奈奎斯特频率，从而支持在DAC模拟输出端使用更简单、成本更低的发射器滤波器。另外，AD9154还集成数字信号纠错，供正交调制器的上变频器消除射频本振馈通和干扰边带。



　　AD9154转换器设计采用八通道JESD204B接口，通过为使用多个天线的无线电发射器——这在无线基站、雷达和军用无线电通信中越来越常见——提供确定性延迟和多器件同步，从而简化电路板布局布线。



　　四通道、16位DAC AD9154将ADI的发射器能力扩展到100 MHz至300 MHz范围;该系列还有四通道、16位DAC AD9144，工作范围为直流至100 MHz;2015年还将推出一款16位、双通道DAC。



　　AD9154主要特性：

　　.单载波LTE，20 MHz带宽，ACLR = 76.7 dBC(180 MHz中频)

　　.六载波GSM，IMD = 78 dBC，600 kHz载波间距(180 MHz中频)

　　.SFDR = 72 dBC(180 MHz中频，-6 dBFS)

　　.8通道JESD204B接口

　　.支持四通道DAC或双通道DAC模式

　　.低功耗：2.1 W(1.5 GSPS)

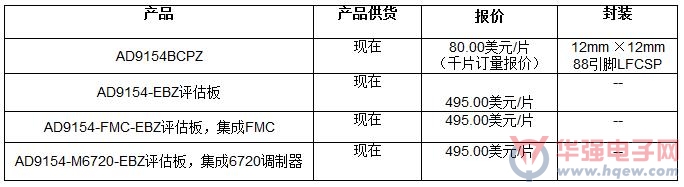

　　报价、供货与配套产品：



　　Digi-Key和Mouser正在备货评估板：

　　四通道、16位DAC AD9154的输出经过优化，可以与ADI的下列器件接口：射频正交调制器ADRF672x系列、正交调制器ADL5375、低压差线性稳压器ADM7150和集成VCO的宽带频率合成器ADF4351。

　　
